Подключение генератора к стабилизатору напряжения

После установки стабилизатора для защиты электроприборов в доме, многие пользователи подключают к нему генератор. Это сочетание обеспечивает технику стабильным и бесперебойным питанием даже при отключении основной сети.

Особенности работы генератора

Домашний генератор (ГУ) предназначен для обеспечения электроэнергией в моменты, когда центральная сеть недоступна, обычно на 5 часов. Он преобразует механическую энергию в электрическую. При сгорании топлива (чаще бензина или дизеля) в двигателе выделяются газы, приводящие в движение поршни и коленчатый вал, который вращает ротор, создавая переменный одно- или трёхфазный ток.

Качество выходного напряжения генератора зависит от типа двигателя. Синхронные модели выдают более стабильное напряжение, в то время как у асинхронных оно может колебаться в зависимости от нагрузки. Чтобы генератор вырабатывал качественную энергию, важно регулярно проводить ТО, учитывать мощность подключаемых устройств и правильно эксплуатировать прибор. Несоблюдение этих требований может привести к колебаниям частоты вращения ротора, что негативно скажется на качестве электричества. В этом случае даже система AVR (автоматическая регулировка напряжения) может оказаться недостаточной.

Когда нужен генератор?

Генератор используется как аварийный резервный источник питания, позволяющий поддерживать работу необходимой техники в условиях отключений или при длительном отсутствии центрального электроснабжения. Генератор может питать как весь дом, так и только основные приборы, такие как:

отопительные системы;
кухонная техника;
освещение;
электроинструменты и садовое оборудование;
системы безопасности и видеонаблюдения.

ГУ решает две главные задачи для владельцев частных домов:

обеспечивает независимое питание ключевых устройств;
позволяет выполнять работы на участке без перебоев.

Генераторы бывают одно- и трёхфазные. Если дом подключён к сети 380/400 В и используется оборудование с фазами L1, L2, и L3, необходим трёхфазный генератор, к которому можно подключить стабилизатор любой фазности. Если генератор выдаёт только 220/230 В, то его подключение к трёхфазному стабилизатору невозможно.

Подключение стабилизатора и генератора через реверсивный рубильник

Для обеспечения постоянного резерва питания генератор подключается через реверсивный рубильник. Этот коммутационный блок с тумблером позволяет переключать питание между двумя источниками: генератором и основной сетью. У рубильника три положения: питание от основного источника, от резервного или полное отключение.

Такой переключатель обеспечивает безопасное переключение источников питания, исключая замыкания. Реверсивный рубильник бывает двух видов:

ручной (РВР): для его использования требуется участие человека. Генератор запускается вручную, а затем рубильник переводится на резерв. Этот вариант подходит для агрегатов без автозапуска и монтируется на DIN-рейке в электрощите.
автоматический (АВР): переключение происходит автоматически при отключении основной линии, если генератор поддерживает автозапуск. Система автоматически включает резервное питание, а затем, при восстановлении сети, переключается обратно. Этот вариант устанавливается в основном электрощите или в отдельном щитке с блоком автозапуска генератора.

Поскольку реверсивный рубильник не защищает от перегрузок и коротких замыканий, его обязательно дополнительно защищают автоматическим выключателем или дифференциальным автоматом.

Подключение генератора к системе электроснабжения дома со стабилизатором

Существуют две основные схемы подключения генератора (ГУ) к электросети дома, которая содержит стабилизатор. Разберем обе, включая особенности работы с блоком автоматического ввода резерва (АВР), часто используемого для автоматизации переключений.

1. Подключение генератора после стабилизатора

Эта схема наиболее популярна и включает три компонента: стабилизатор, блок АВР и генератор.

Стабилизатор
Расположение: Устанавливается после вводного автомата, его мощность должна соответствовать расчетной нагрузке.
Назначение: Стабилизирует подаваемое на АВР напряжение, защищая бытовую технику от скачков напряжения. Это снижает вероятность запуска генератора при кратковременных колебаниях в сети, что уменьшает износ механических частей генератора и снижает расход топлива.
Блок АВР
Расположение: Устанавливается после стабилизатора, подключен к основной линии, с подключением от генератора по резервной линии. Выход АВР соединен с автоматами нагрузки.
Назначение: Автоматически переключает питание на резервную линию (и обратно), когда основная сеть отключается.
Генератор
Расположение: Подключается ко второй линии блока АВР. Между генератором и АВР устанавливается автомат защиты для экстренного отключения в случае аварии.
Назначение: Обеспечивает резервное электропитание дома, когда в сети отсутствует напряжение.

Для корректной работы системы требуется заземление всех компонентов, включая генератор.

2. Подключение генератора перед стабилизатором

Эта схема используется, если генератор выдает нестабильное напряжение. В таком случае стабилизатор регулирует подачу качественного напряжения на подключенные устройства. Преимущества такого подключения:

позволяет защитить технику с высокой чувствительностью к колебаниям напряжения;
блокирует «вредное» напряжение;
обеспечивает надежное питание при работе как от сети, так и от генератора.

Расположение компонентов в этой схеме:

Блок АВР
Расположение: Ставится после вводного автомата, запитывает стабилизатор от основной сети и подключается к генератору по резервной линии.
Назначение: Автоматически переключает питание на резерв при отключении сети.
Генератор
Расположение: Подключен через АВР, формирует резервное питание.
Назначение: Подает питание на стабилизатор, когда сеть недоступна.
Стабилизатор
Расположение: Устанавливается после АВР. Мощность стабилизатора должна быть на 20-30% меньше мощности генератора, но превышать суммарную мощность подключаемой нагрузки.
Назначение: Корректирует подаваемое генератором напряжение и форму сигнала, особенно полезно для работы с сетью и резервом.

Проблемы при запуске стабилизатора от генератора могут возникнуть, если устройства неправильно подобраны по мощности, например, не учтены пусковые токи электродвигателей.

Важные замечания

Инверторные стабилизаторы решают проблему несинусоидального выходного напряжения от генератора и мгновенно выравнивают скачки в пределах 90-310 В.
Частота: Если генератор установлен перед стабилизатором, стабилизатор лишь передает частоту сигнала от генератора на подключенные устройства, без её регулировки. Поэтому выходная частота генератора должна соответствовать допустимому диапазону стабилизатора (например, инверторные стабилизаторы серии «Штиль» работают в диапазоне 43-57 Гц).
Фазозависимое оборудование: Если от однофазного генератора питается фазозависимое оборудование (например, система отопления), рекомендуется заземлить один из выводов генератора или использовать гальваническую развязку перед подключением к таким устройствам.

Схемы подключения

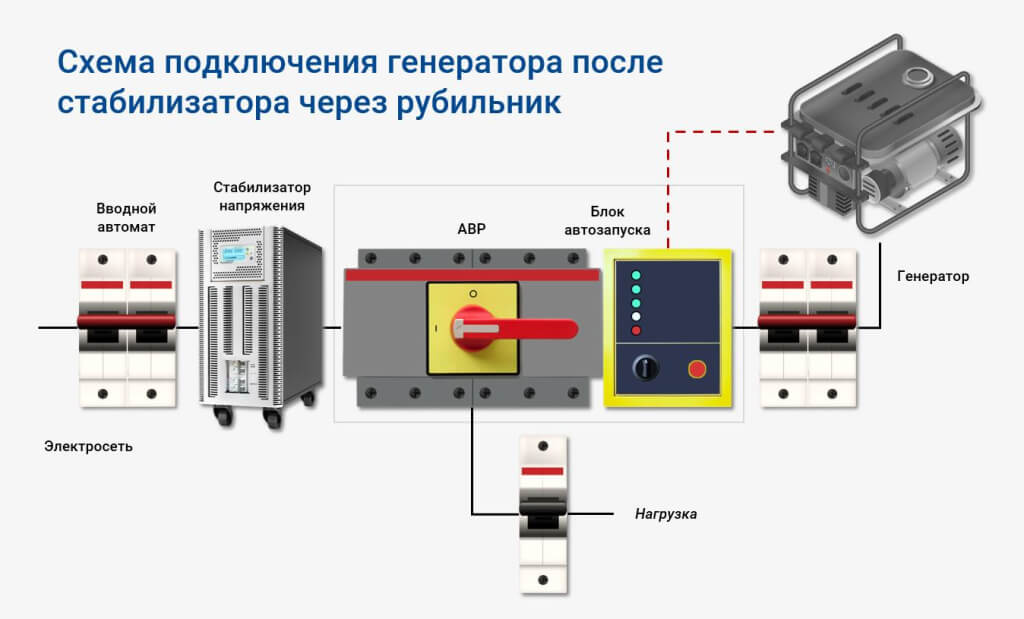

Схема подключения после стабилизатора: генератор подключается к АВР, который установлен после стабилизатора, обеспечивая защиту от скачков напряжения перед подачей на АВР.

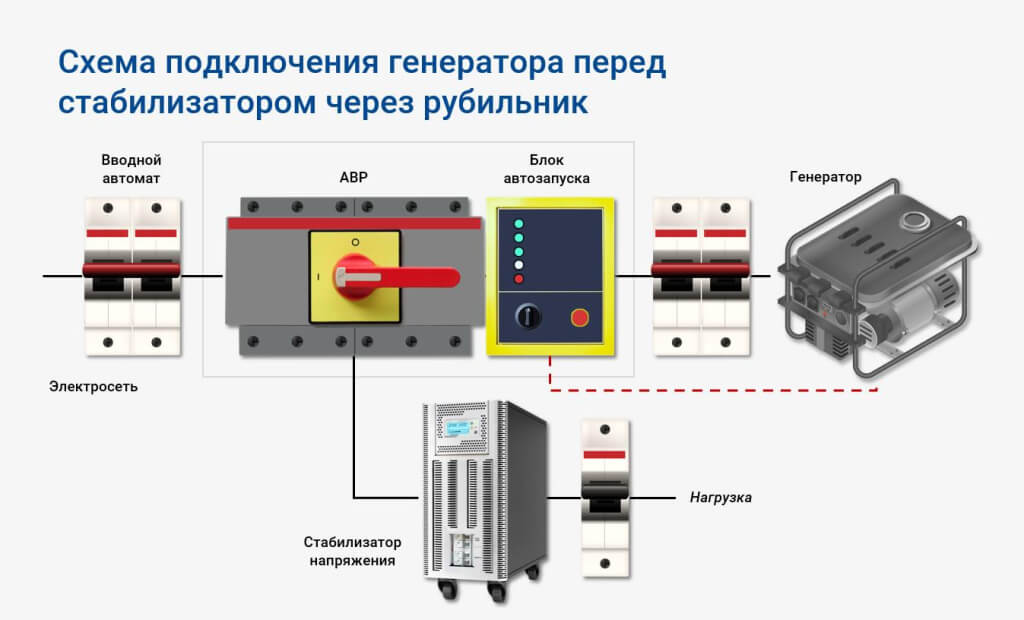

Схема подключения перед стабилизатором: генератор подключается к АВР, установленному до стабилизатора.
