Релейные стабилизаторы напряжения

Релейные стабилизаторы напряжения являются одним из наиболее распространенных типов устройств этого назначения. Они часто выбираются для домашнего использования из-за своей сравнительно низкой стоимости. Однако у этих приборов есть значительное количество недостатков, которые связаны с их конструкцией и принципом работы.

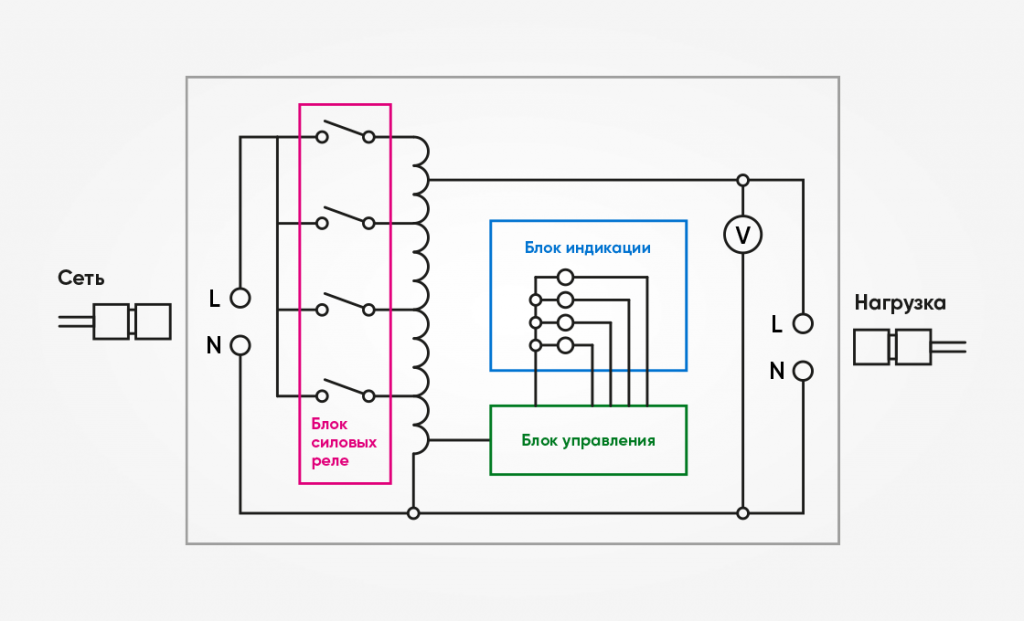

Устройство и принцип действия релейного стабилизатора

Релейный стабилизатор состоит из нескольких ключевых компонентов:

Силовой автотрансформатор — основная часть стабилизатора, отвечающая за коррекцию напряжения.
Электронная схема управления — измеряет параметры питающей сети и самого устройства, а также управляет работой силовых реле.
Блок силовых реле — осуществляет переключение витков трансформатора, чтобы обеспечить выходные параметры напряжения в пределах нормы.
Средства мониторинга — могут включать светодиодные индикаторы, ЖК-дисплей и популярные интерфейсы для удаленного управления и мониторинга.

Автотрансформатор представляет собой трансформатор напряжения с электрически связанными первичной и вторичной обмотками. Вторичная обмотка имеет несколько отводов, напряжение на которых различается при одинаковом первичном значении. Разница напряжений на выводах зависит от коэффициента трансформации, который напрямую зависит от количества задействованных витков.

Работа релейного стабилизатора проходит в несколько этапов:

Входное напряжение проходит через фильтр, после чего измеряется электронной схемой. Затем эти параметры сравниваются с номинальным значением выходного напряжения.
При недопустимом отклонении от нормы электронная схема генерирует сигнал для включения нужных силовых реле, что позволяет достичь необходимого коэффициента трансформации и, как следствие, выходного напряжения, приближенного к номинальному.
Электронная схема также может отключить стабилизатор при возникновении коротких замыканий, перегрузок или если фактическое напряжение выходит за пределы допустимого диапазона.

Преимущества и недостатки релейного стабилизатора напряжения

Релейные стабилизаторы обладают простотой конструкции, что делает их компактными и не требующими специального обслуживания. Эти устройства обычно не создают значительного шума в процессе работы, за исключением щелчков, возникающих при срабатывании. Они также довольно надежны и могут функционировать в широком диапазоне температур, что минимизирует риск перегрева.

Тем не менее, с конструктивными особенностями релейного стабилизатора связаны и определенные недостатки. Поскольку регулировка напряжения осуществляется за счет механического переключения реле, реакция устройства на резкие изменения напряжения может занимать около 10-20 мс. Хотя это кажется небольшим промежутком времени, для сложных современных устройств, таких как компьютеры или системы отопления, этого может быть достаточно для возникновения сбоев. При подключении освещения к стабилизатору, мигание света в моменты переключения реле также заметно невооруженным глазом. Кроме того, реле могут стать слабым местом при длительной эксплуатации, особенно в дешевых моделях.

Преимущества релейного стабилизатора:

Простота конструкции.
Компактные размеры.
Не требует специального обслуживания.
Высокая стойкость к перегрузкам.
Не нуждается в специальном охлаждении.
Широкий диапазон рабочих температур (от -20 до +40 градусов).
Возможность работы с нулевой нагрузкой.
Низкая стоимость.

Недостатки релейного стабилизатора:

Ступенчатая, неплавная коррекция напряжения.
Медленная реакция на резкие перепады (10-20 мс).
Низкая точность стабилизации (5-10%), что зависит от количества используемых реле.
Шум во время работы (характерные щелчки от срабатывания реле, что ограничивает использование в жилых помещениях).
Наличие механических компонентов в реле, что негативно сказывается на сроке службы.

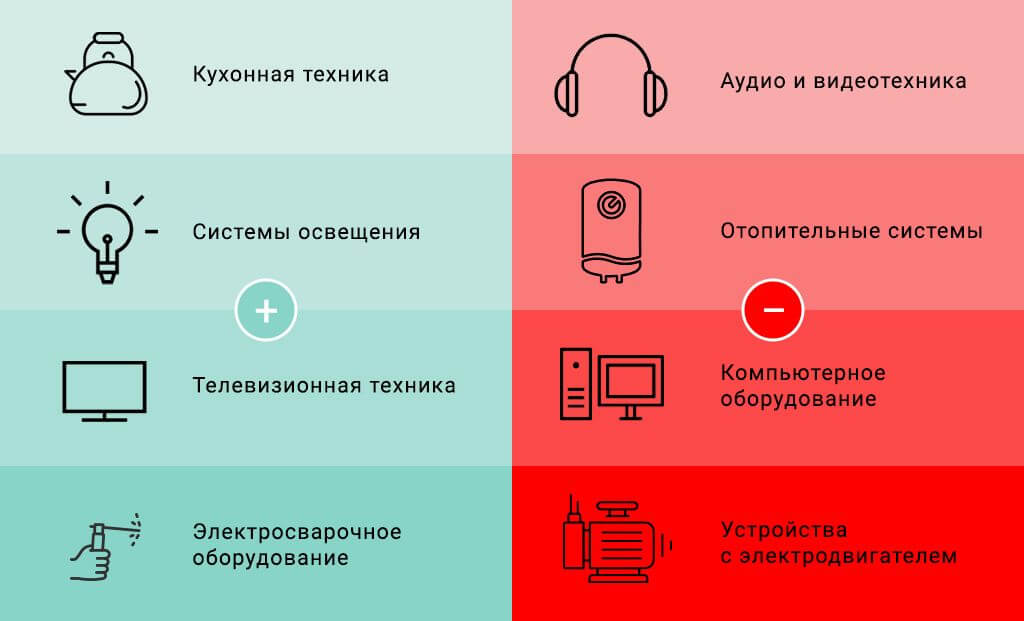

Сферы применения релейных стабилизаторов напряжения

Сферы применения релейных стабилизаторов определяются их техническими характеристиками. Чаще всего их используют как недорогое решение для защиты от перепадов напряжения в бытовых приборах в квартирах или загородных домах. Эти устройства привлекают внимание потребителей благодаря своей компактности и низкой цене.

Однако возможности использования релейных стабилизаторов ограничены их недостатками. Современные электронные устройства, такие как компьютеры, аудиотехника, котлы с электронным управлением и системы безопасности, предъявляют более высокие требования к качеству входного напряжения, чем могут обеспечить релейные стабилизаторы. В частности, их нельзя использовать для устройств, которые могут выйти из строя при задержке сработки стабилизатора.

Критерии выбора релейного стабилизатора

При выборе релейного стабилизатора напряжения необходимо учитывать ряд ключевых факторов. К ним относятся:

Выходная мощность устройства. Рекомендуется выбирать мощность стабилизатора с запасом 20-30% от суммарной потребляемой мощности всех подключаемых приборов. Если в нагрузке присутствуют устройства с высокими пусковыми токами (например, электродвигатели), стоит увеличить запас мощности.
Диапазон рабочего напряжения. Современные релейные стабилизаторы хорошо работают в сетях с небольшими просадками напряжения. Однако в условиях частых и значительных колебаний лучше отказаться от использования таких устройств, так как частое срабатывание реле может сократить их срок службы.
Рабочая температура. Большинство релейных стабилизаторов имеют широкий диапазон рабочих температур. Однако, если устройство будет установлено в неотапливаемом помещении, важно удостовериться, что температура эксплуатации соответствует условиям, в которых будет работать стабилизатор.
Точность стабилизации. Учитывая, что регулировка напряжения происходит ступенчато, желательно выбирать модели с большим количеством силовых реле. Чем больше ступеней регулирования, тем выше точность стабилизации.

Сравнение релейных и электронных стабилизаторов

Релейные и электронные стабилизаторы обе категории имеют ступенчатую регулировку выходного напряжения, которая зависит от числа ступеней. В электронных устройствах используются полупроводниковые ключи, а в релейных — электромеханические реле.

Электронные стабилизаторы предпочтительны для случаев, когда требуется высокая скорость реагирования. Релейные устройства уступают по этому показателю, так как скорость переключения реле значительно ниже, что также приводит к шуму при работе. В отличие от релейных моделей, электронные устройства работают бесшумно и лучше подходят для установки в жилых помещениях.

С точки зрения надежности и срока службы, электронные стабилизаторы имеют преимущество благодаря отсутствию подвижных механических деталей. Механические компоненты в реле быстрее изнашиваются, особенно в нестабильных сетях.

Однако электронные устройства менее устойчивы к перегрузкам, что может привести к перегреву и выходу из строя дорогих силовых ключей. Кроме того, они могут вносить искажения в форму выходного сигнала.

По цене релейные стабилизаторы значительно дешевле электронных, что делает их более доступными для тех, кто ищет бюджетное решение для защиты нагрузки, не требующей высокого качества электропитания.

Сравнительная таблица характеристик:

Переключение обмоток трансформатора: релейный стабилизатор использует электромеханические реле, в то время как электронный – полупроводниковые ключи.
Тип регулировки напряжения: в обоих случаях регулировка дискретная.
Быстродействие: релейные стабилизаторы имеют медленную реакцию (10-20 мс), в то время как электронные реагируют быстрее (5-10 мс).
Точность стабилизации: у релейных устройств она ниже (5-10%), у электронных – высокая (может достигать 3%).
Уровень шума: релейные устройства издают щелчки при срабатывании, тогда как электронные работают бесшумно.
Надежность и срок службы: релейные стабилизаторы менее надежны из-за износа реле, тогда как электронные стабильнее благодаря отсутствию подвижных деталей.
Стойкость к перегрузкам: релейные устройства более устойчивы к перегрузкам, в то время как электронные менее стойки и могут выйти из строя при перегреве.
Добавление искажений в выходной сигнал: релейные стабилизаторы не вносят искажений, тогда как электронные могут это делать.
Цена: релейные стабилизаторы стоят дешевле, тогда как электронные более дорогие.

Инверторный стабилизатор как альтернатива релейным

Если вы ищете надежную защиту для электронных устройств в квартире или загородном доме, стоит обратить внимание на инверторные стабилизаторы. Эти устройства основаны на современных технологиях и решают многие проблемы, присущие более старым моделям.

Инверторные стабилизаторы мгновенно реагируют на колебания входного напряжения и обеспечивают точную регулировку. Они компактны и не создают шума в процессе работы. Среди их преимуществ можно выделить:

Отсутствие движущихся элементов, что исключает вероятность механических повреждений.
Наличие автоматической защиты от перегрева, перегрузок, сетевых аварий и короткого замыкания.

Эти особенности делают инверторные стабилизаторы оптимальным выбором для обеспечения качественного электроснабжения в любом доме. Более высокая стоимость по сравнению с релейными моделями оправдана, так как вы получаете более надежное и высокотехнологичное устройство с длительным сроком службы.
