Термины и основные понятия ИБП переменного тока

В этом глоссарии мы объясним распространённые термины, связанные с источниками бесперебойного питания (ИБП) переменного тока, чтобы помочь вам лучше понять их устройство и работу.

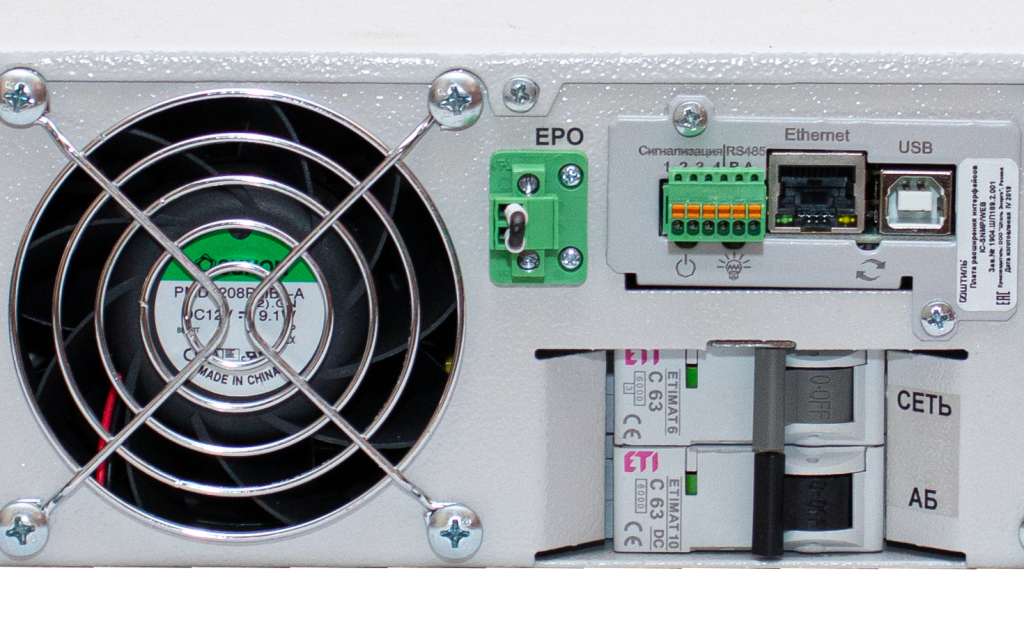

Аварийное отключение (EPO)

Определение: Это функция, позволяющая экстренно обесточить всю нагрузку, подключённую к ИБП. Необходима в чрезвычайных ситуациях, таких как пожар или затопление.

Особенности онлайн ИБП «Штиль»:

Функция EPO доступна в напольных, стоечных и универсальных моделях мощностью от 1 кВА. Выключатель EPO подключается к специальному разъему на задней панели устройства.

Автоматический ввод резерва (АВР)

Определение: Оборудование, которое автоматически переключает потребителей на резервное питание (например, генератор) при отключении основного источника питания.

Обратите внимание:

Для обеспечения бесперебойного питания обычно устанавливают ИБП топологии онлайн, который мгновенно активируется при отключении электричества и обеспечивает питание потребителей до запуска генератора.

Автономный режим ИБП

Определение: Режим, в котором ИБП обеспечивает резервное питание потребителей от аккумуляторных батарей после отключения сети или при критических значениях входного напряжения.

Обратите внимание:

Чем шире диапазон стабилизации входного напряжения, тем реже ИБП будет переходить в автономный режим, что продлевает срок службы аккумуляторов. Например, однофазные онлайн ИБП «Штиль» имеют диапазон стабилизации:

90-295 В (для моделей до 3 кВА)
90-310 В (для моделей 6-10 кВА)

Аккумуляторные батареи (АБ)

Определение: Устройства, которые накапливают электроэнергию во время зарядки и обеспечивают её потребителям в автономном режиме ИБП. Обычно используются свинцово-кислотные аккумуляторы AGM или GEL.

Особенности онлайн ИБП «Штиль»:

ИБП «Штиль» комплектуются необслуживаемыми свинцово-кислотными AGM-аккумуляторами из ударопрочного АBS-пластика. В зависимости от модели ИБП могут иметь встроенные аккумуляторы и/или возможность подключения внешних батарей.

Активная выходная мощность

Определение: Полезная электрическая мощность, которую ИБП передает от электросети к подключенным потребителям. Измеряется в ваттах (Вт).

Рекомендация по подбору ИБП по мощности:

При выборе ИБП учитывайте как полную, так и активную выходную мощность. Рекомендуется добавлять запас в 20-30% к сумме потребляемой активной мощности всех нагрузок для улучшения работы и увеличения срока службы ИБП. Учтите также пусковую мощность электромоторов.

Особенности онлайн ИБП «Штиль»:

Все онлайн ИБП «Штиль» могут круглосуточно обеспечивать подключенные электроприборы заявленной активной выходной мощностью.

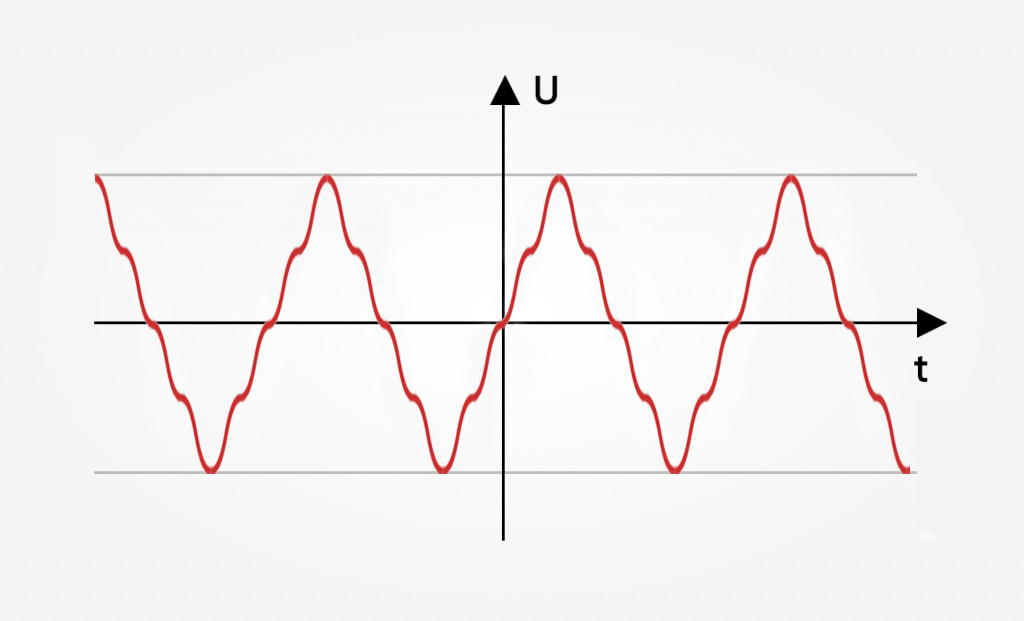

Аппроксимированная синусоида

Определение: Форма переменного напряжения, которая близка к чистой синусоиде и представлена в виде импульсов прямоугольной или трапецеидальной формы.

Замечание:

Аппроксимированная синусоида может негативно влиять на устройства, чувствительные к качеству электропитания (например, электронные системы управления и газовые котлы). Она может использоваться для питания потребителей с блоками питания, например, компьютерной и телевизионной техникой.

Байпас

Определение: Байпас — это функция ИБП, позволяющая осуществлять электропитание потребителей напрямую от сети, минуя основную схему ИБП. Это переключение применяется в нештатных ситуациях, таких как перегрузка, перегрев или для проведения технических работ.

Особенности онлайн ИБП «Штиль»:

Все модели онлайн ИБП «Штиль» имеют автоматический электронный байпас. Он активируется в случае сбоя, перегрузки или перегрева, при этом входное напряжение должно находиться в допустимом диапазоне. В противном случае устройство обесточит нагрузку до устранения проблемы. Автоматический байпас может быть отключён через панель управления.

Бустер

Определение: Бустер — это устройство автоматической регулировки напряжения, которое применяется в линейно-интерактивных ИБП. Он работает на основе автотрансформатора, позволяя регулировать входное напряжение путём переключения обмоток.

Время автономной работы ИБП

Определение: Это время, в течение которого ИБП может обеспечивать электропитание потребителей в автономном режиме. Оно рассчитывается исходя из общей мощности потребителей и ёмкости аккумуляторных батарей.

Время заряда встроенных аккумуляторных батарей (АБ)

Определение: Это время, необходимое для зарядки встроенных аккумуляторов ИБП до 90% после их полного разряда.

Особенности онлайн ИБП «Штиль»:

Уровень отключения аккумуляторов можно настраивать; по умолчанию он установлен на 80%.

Время переключения ИБП

Определение: Параметр, определяющий длительность переключения ИБП в автономный режим и обратно. Для резервных и линейно-интерактивных ИБП это время составляет 5-20 миллисекунд, в онлайн ИБП — 0 миллисекунд.

Входная сеть

Определение: Это электрическая сеть, к которой может подключаться ИБП. В зависимости от модели источники бесперебойного питания могут работать от:

Однофазной сети (220/230 В): Трёхпроводная система (L, N, PE), встречается в квартирах и офисах.
Трехфазной сети (380/400 В): Пятипроводная система (L1, L2, L3, N, PE), используется в частных домах, офисах и промышленных объектах.

Важно: Однофазные ИБП могут работать и в трёхфазной сети, подключая по одному устройству на каждую фазу или одно устройство на конкретную фазу.

Выпрямитель

Определение: Устройство, которое преобразует входное переменное напряжение в постоянное, используемое в онлайн ИБП.

Выходная мощность

Определение: Максимальная мощность, которую ИБП может передать нагрузке. При выборе ИБП необходимо учитывать как полную, так и активную выходную мощность.

Рекомендация по подбору ИБП по мощности:

Для определения необходимой выходной мощности ИБП следует суммировать мощность всех возможных нагрузок и добавить запас в 20-30%. Это позволяет ИБП работать в щадящем режиме и увеличивает срок его службы. При наличии электромоторов нужно учитывать их пусковую мощность.

Выходной коэффициент мощности

Определение: Это соотношение полной и активной мощности на выходе инвертора ИБП. Он определяет максимальный коэффициент мощности подключаемой нагрузки, при котором обеспечивается максимальная эффективность использования электроэнергии от ИБП.

Гальваническая изоляция

Определение: Гальваническая изоляция — это метод разделения входа и выхода ИБП с использованием трансформатора. Он разрывает электрическую связь и передаёт электроэнергию за счёт наведённого магнитного поля. Это помогает избавиться от сетевых помех, обеспечивая чистоту сигнала на выходе.

«Горячая» замена

Определение: «Горячая» замена — это возможность замены отдельных элементов ИБП и аккумуляторных батарей без отключения питания. Это особенно важно для обеспечения непрерывного электроснабжения критически важных потребителей.

Особенности «горячей» замены АБ:

Функционал «горячей» замены аккумуляторов позволяет отключать встроенные аккумуляторные батареи и заменять их в режиме on-line. При этом нагрузка остаётся под стабильным напряжением. Эта функция жизненно необходима для работы оборудования, которое должно функционировать без перерывов, например, серверов.

Особенности онлайн ИБП «Штиль»:

Функция «горячей» замены встроенных батарей реализована в онлайн ИБП «Штиль» серии STR (напольного/стоечного исполнения).

Дельта-преобразование

Определение: Дельта-преобразование — это метод коррекции напряжения ИБП с помощью входного трансформатора и двух инверторов: основного и дельта-инвертора. Он преобразует входное напряжение до определённого значения, а инверторы корректируют его до номинала, подавая на трансформатор обратное по фазе напряжение.

Преимущества и недостатки:

Преимущества: Снижает потери энергии и тепловыделение, что уменьшает затраты на охлаждение.
Недостатки: Подключённая нагрузка имеет прямую связь с сетью, что снижает защиту от помех и импульсов. Кроме того, ИБП с дельта-преобразованием менее надёжен из-за большей сложности узлов и, соответственно, выше риск ремонта.

Емкость аккумуляторной батареи

Определение: Емкость аккумуляторной батареи — это количество электроэнергии, которое она может накопить при полной зарядке, измеряемое в ампер-часах (Ач). С учётом ёмкости и мощности нагрузки можно рассчитать время работы батареи до полного разряда.

Заземление

Определение: Заземление — это операция по выравниванию потенциала корпуса оборудования и земли. Она осуществляется путём подключения заземляющих выводов к контурной системе заземления. Заземление обеспечивает безопасность от поражения электрическим током и подавляет синфазные сетевые помехи.

Зарядное устройство ИБП

Определение: Блок в составе ИБП, который отвечает за подзарядку аккумуляторных батарей согласно заданному алгоритму. Он контролирует процесс зарядки и поддерживает оптимальные условия для работы аккумуляторов.

Защита от импульсных перенапряжений

Определение: Это способность ИБП рассеивать энергию электрических импульсов высокого напряжения, которые могут возникать в электросети из-за различных факторов, таких как удары молний, сварочные работы или аварии на подстанциях.

Критерии защиты: Чем больше максимальная величина поглощаемой энергии импульса, тем надёжнее будет защита.

Особенности онлайн ИБП «Штиль»:

Уровень защиты от импульсных перенапряжений в ИБП «Штиль» соответствует УЗИП III класса и имеет следующие характеристики:

Максимальное напряжение импульса: 2 кВ (между корпусом и проводом), 1 кВ (между двумя проводами).
Время срабатывания: 50 мкс.

Источник бесперебойного питания (ИБП)

Определение: ИБП — это специализированное оборудование, предназначенное для обеспечения непрерывного энергоснабжения потребителей. В случае отключения или аварии основного источника питания происходит плавный переход на питание от аккумуляторов без разрыва цепи нагрузки.

Инвертор

Определение: Инвертор — это устройство, преобразующее напряжение постоянного тока от аккумуляторных батарей в напряжение переменного тока. Инверторы используются в резервных ИБП (в автономном режиме) и в онлайн ИБП (всех режимах, кроме байпаса).

Коэффициент полезного действия (КПД)

Определение: КПД — это параметр, который характеризует эффективность работы ИБП. Он показывает соотношение полезной выходной мощности (мощность, передаваемая в нагрузку) и потребляемой мощности. КПД не может превышать единицу и достигает значений около 0,96 в современных ИБП.

Определение КПД в разных режимах:

В режиме online: КПД равен отношению полезной выходной мощности ИБП к мощности, потребляемой от сети.
В режиме байпас или ECO: КПД определяет эффективность работы ИБП при питании нагрузки напрямую от сети. Он равен отношению полезной выходной мощности к мощности, потребляемой от сети в режиме ECO.
В автономном режиме: КПД равен отношению полезной выходной мощности ИБП к мощности, потребляемой от аккумуляторов при отключении от электросети.

Крест-фактор

Определение: Крест-фактор — это параметр, который характеризует способность ИБП питать нагрузки, потребляющие импульсный ток, например, оборудование ЦОД или светодиодное освещение. Он определяется как отношение амплитудного значения тока в нелинейной нагрузке к действующему значению тока в линейной нагрузке при эквивалентной потребляемой мощности.

Линейно-интерактивные ИБП

Определение: Линейно-интерактивные ИБП (line-interactive) — это оборудование средней ценовой категории с встроенными стабилизаторами напряжения, позволяющими работать без сбоев при небольших отклонениях сетевого напряжения. Время переключения в автономный режим обычно не превышает 4 мс.

Дополнительная информация: Подробно о линейно-интерактивных ИБП можно узнать в статье «Типы источников бесперебойного питания».

Модель ИБП

Определение: Модель ИБП — это устройство с определёнными конструктивными и техническими характеристиками. Модели различаются по числу фаз, выходной мощности, исполнению, наличию встроенных аккумуляторов и времени автономной работы.

Пример расшифровки модели: Например, ИБП переменного тока с названием SW300L, где SW означает настенное исполнение, 300 — номинальную выходную мощность (в кВА), а L — отсутствие встроенных АКБ, но возможность подключения внешних аккумуляторов. Расшифровка названия указывается в инструкции по эксплуатации.

Модели ИБП от компании «Штиль»:

Однофазные 1 в 1: настенные, напольные, стоечные и универсальные (напольные/стоечные) с выходной мощностью от 0,3 до 10 кВА.
Конфигурации 3 в 1 (с трехфазным входом и однофазным выходом): напольного и стоечного исполнения с выходной мощностью от 10 до 20 кВА.
Трехфазные 3 в 3: напольного, шкафного и модульного исполнения с выходной мощностью от 10 до 500 кВА.

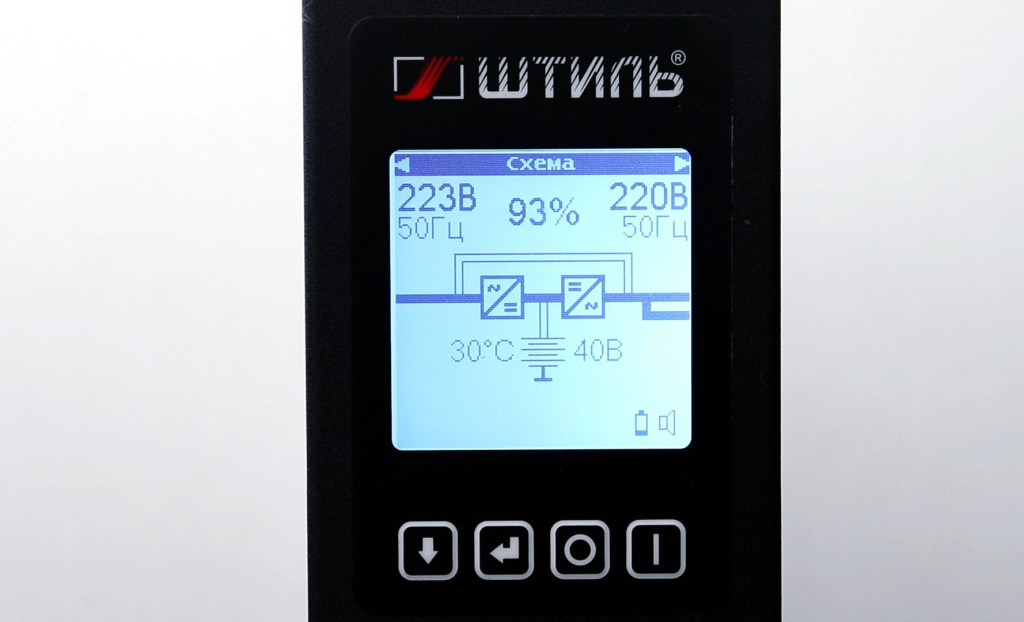

Мониторинг ИБП

Определение: Мониторинг ИБП — это возможность локального или удалённого контроля состояния оборудования, реализуемая с помощью подключения компьютера к интерфейсам USB/RS-232 или через Ethernet/IP в локальной сети.

Мощность нагрузки

Определение: Мощность нагрузки — это суммарная потребляемая мощность всех подключённых к ИБП электроприборов с учётом пусковых токов оборудования, содержащего электромоторы.

Нагрузка

Определение: Нагрузка — это совокупность электроприборов, которые подключены к ИБП и получают резервное питание в случае блэкаута.

Номинальная выходная частота

Определение: Номинальная выходная частота — это частота напряжения на выходе ИБП при работе от сети (в режиме on-line) и от аккумуляторных батарей (в автономном режиме).

Онлайн ИБП «Штиль»

Характеристики работы в режиме on-line:

ИБП «Штиль» не производят коррекцию входной частоты в режиме on-line. Выходная частота будет определяться частотой сети и находится в допустимом диапазоне:
Для однофазных моделей 0,3-3 кВА: 45-65 Гц.
Для однофазных моделей 6-10 кВА и моделей конфигурации 3 в 1: 43-57 Гц.
Для трехфазных моделей: 40-70 Гц.
Если входная частота выходит за пределы указанных значений, ИБП автоматически переключится в автономный режим до возвращения частоты в указанный диапазон.
В автономном режиме номинальная выходная частота установлена по умолчанию на 50 Гц, но её можно изменить на 60 Гц с помощью панели управления. Для моделей мощностью 0,3 кВА потребуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB.

Нормальный режим работы ИБП

Определение: Нормальный режим работы ИБП — это энергоснабжение потребителей энергией электросети переменного тока.

Настенный ИБП

Определение: Настенный ИБП — это источник бесперебойного питания, предназначенный для установки на ровной вертикальной поверхности (стене). Он имеет компактный размер и минимальный вес, что позволяет использовать его с нагрузками, такими как:

Системы отопления
Холодильники
Компьютерная техника
Аудио- и видеооборудование
Системы безопасности и видеонаблюдения

Однофазные ИБП

Определение: Однофазные ИБП работают от однофазной сети с тремя проводами (L, N, PE) и номинальным переменным напряжением 220/230 В, обеспечивая однофазное переменное напряжение. Их мощность варьируется в пределах 1-20 кВА.

Особенности: Однофазные ИБП могут также работать в трехфазной сети 380/400 В, позволяя подключать:

По одному устройству на каждую питающую фазу.
Одно устройство на определённую питающую фазу.

Онлайн ИБП (двойного преобразования)

Определение: Онлайн ИБП (двойного преобразования) — это наиболее эффективное оборудование с нулевым временем перехода в автономный режим. Технология основывается на непрерывном преобразовании входного переменного напряжения в постоянное и последующем его инвертировании в переменное с «чистой синусоидой». Качество выходного напряжения остаётся стабильно высоким, несмотря на возможные отклонения на входе. Аккумуляторы подключены к выходной цепи выпрямителя и входной цепи инвертора, мгновенно отдавая свою энергию при отключении сетевого электропитания.

Специфика моделей «Штиль»: Российский производитель «Штиль» предлагает широкий модельный ряд однофазных и трехфазных ИБП топологии онлайн с выходной мощностью от 300 ВА до 500 кВА в различных исполнениях (настенном, напольном, стоечном и универсальном).

Первоочередное отключение неприоритетной нагрузки

Определение: Это функционал, позволяющий ИБП в автономном режиме при разряде аккумуляторов автоматически отключать сначала неприоритетную нагрузку, а затем основную.

Специфика «Штиль»: Функция по первоочередному отключению неприоритетной нагрузки присутствует только в моделях серии STR напольного/стоечного исполнения мощностью 1-3 кВА. Неприоритетная нагрузка отключается при снижении уровня заряда аккумуляторов до 20% (можно установить в диапазоне от 10 до 90% с шагом 5%).

Плавный пуск ИБП (мягкий старт)

Определение: Функция, оптимизирующая переходные процессы и подавляющая пусковой ток в момент включения. Питание на выходе ИБП появляется не сразу, а только после зарядки внутренних ёмкостей.

Полная выходная мощность

Определение: Полная выходная мощность — это мощность ИБП, которая может передаваться на подключённые электроприборы с учётом потерь. Измеряется в вольт-амперах (ВА) и состоит из активной и реактивной составляющей. При выборе ИБП необходимо, чтобы его полная мощность превышала полную потребляемую мощность нагрузки.

Рекомендация по подбору ИБП:

Для определения необходимой полной выходной мощности нужно сложить потребляемую полную мощность всех возможных нагрузок и добавить запас в 20-30%, чтобы обеспечить щадящий режим работы и увеличить срок службы ИБП.
Если в составе нагрузки есть электромоторы, необходимо учитывать их пусковую потребляемую мощность.

Коэффициент мощности

Определение: Коэффициент мощности (cos φ) — это величина, которая используется для расчета полной потребляемой мощности нагрузки. Полную мощность можно рассчитать по формуле: Pполная=Pактивнаяcos⁡(φ)P_{\text{полная}} = \frac{P_{\text{активная}}}{\cos(\varphi)}Pполная=cos(φ)Pактивная Если значение коэффициента мощности недоступно, можно использовать усредненное значение, например, 0,8.

Платы расширения интерфейсов

Определение: Модули, устанавливаемые в ИБП для обеспечения локального/удалённого мониторинга, управления и настройки параметров по интерфейсам: RS-232, RS-485, USB/mini-USB, Ethernet/IP и «сухим» контактам. Специальное программное обеспечение позволяет локально взаимодействовать с ИБП, а удалённый доступ осуществляется через WEB-интерфейс.

Предельный диапазон входного напряжения

Определение: Это диапазон входного напряжения, при котором ИБП функционирует в режиме on-line, без перехода на питание от аккумуляторов, в том числе с возможным снижением выходной мощности.

Специфика моделей «Штиль»:

Однофазные онлайн ИБП «Штиль» имеют широкий диапазон входного напряжения:
90-295 В (для моделей до 3 кВА).
90-310 В (для моделей 6-10 кВА).
При некоторых значениях входного напряжения внутри данного диапазона у ИБП может снижаться выходная мощность:
На 20% от номинальной, если напряжение менее 165 В, но более 135 В (для моделей 6-10 кВА).
На 25%, если напряжение менее 175 В, но более 155 В (для моделей 1-3 кВА).
На 40%, если напряжение менее 135 В, но более 90 В (для моделей 6-10 кВА).
На 50%, если напряжение менее 155 В, но более 120 В (для моделей 1-3 кВА).

Режимы работы онлайн ИБП «Штиль»

Онлайн источники бесперебойного питания (ИБП) бренда «Штиль» обеспечивают несколько режимов работы, что позволяет эффективно управлять энергоснабжением и адаптироваться к различным условиям электропитания. Рассмотрим основные режимы более подробно:

Онлайн (стабилизация):

Описание: ИБП работает от электросети, выполняя коррекцию входного напряжения без перехода на аккумуляторы. Это позволяет обеспечить стабильное и качественное выходное напряжение.
Преимущества: Обеспечивает надежное электропитание с минимальными искажениями.

ECO:

Описание: В этом режиме питание нагрузки осуществляется напрямую от сети, если сетевое напряжение находится в установленном диапазоне. При выходе напряжения за пределы этого диапазона ИБП автоматически переключается в режим «Стабилизация» или «Автономный».
Преимущества: Этот режим экономит энергию, что особенно полезно в условиях стабильного сетевого напряжения.

Байпас:

Описание: Электропитание подается напрямую от сети при любом качестве входного напряжения. В случае отключения электросети ИБП автоматически переключается в автономный режим, если аккумуляторы заряжены.
Преимущества: Позволяет подключать нагрузку с мощностью, превышающей выходную мощность ИБП, что может быть полезно в специфических ситуациях.

Автономный:

Описание: В этом режиме ИБП обеспечивает резервное электропитание от аккумуляторов после пропадания сети электропитания или фиксации критических значений входного напряжения.
Преимущества: Обеспечивает бесперебойную работу подключенных устройств в условиях отключения электроэнергии.

Резервные ИБП (off-line)

Резервные ИБП представляют собой более простые устройства, которые не обеспечивают стабилизацию входного напряжения. Они являются экономичным вариантом для обеспечения электропитания домашних и офисных компьютеров, но могут не подходить для более чувствительного оборудования.

Рекуперация

Рекуперация — это режим работы асинхронного электромотора, при котором он возвращает часть энергии обратно в сеть. Это явление характерно для некоторых электроприводов, таких как лифтовые системы. При подключении рекуперационного привода к ИБП без соответствующего устройства, способного «погасить» сброс энергии, может произойти отключение или выход из строя ИБП.

Стабилизация напряжения — это важная функция, реализованная в линейно-интерактивных и онлайн ИБП, которая обеспечивает выравнивание входного переменного напряжения до нормативного уровня. Эта функция достигается благодаря встроенной электронной схеме, которая корректирует напряжение, защищая подключенные устройства от перегрузок и колебаний. Стабилизация напряжения особенно важна для чувствительного оборудования, которое требует постоянного и качественного электропитания.

Степень защиты от пыли и влаги

Степень защиты источника бесперебойного питания от попадания твердых частиц и влаги обозначается в формате IPXY, где:

X — степень защиты от пыли и твердых частиц.
Y — степень защиты от влаги.

Эта классификация помогает пользователям понять, насколько защищено устройство в различных условиях эксплуатации.

Особенности онлайн ИБП «Штиль»

Онлайн ИБП марки «Штиль» имеют степень защиты IP20. Это означает, что они защищены от попадания внутрь корпуса твердых предметов размером не менее 12,5 мм, однако не имеют защиты от влаги. Таким образом, такие устройства следует использовать в условиях, где вероятность попадания влаги минимальна.

Телекоммуникационные шкафы для ИБП

Телекоммуникационные шкафы представляют собой закрытые металлические контейнеры, предназначенные для безопасной инсталляции источников бесперебойного питания и дополнительного оборудования. Эти шкафы могут включать:

Батарейные модули
Зарядные устройства
Блоки розеток
Модули защиты батарей
Внешние байпасы
Модули распределения

Российский производитель «Штиль» предлагает телекоммуникационные шкафы серии TC и RTC. Они предназначены для размещения ИБП переменного тока серий SR и STR. Основные характеристики:

Нагрузка до 1000 кг
Габариты основания: 60х60 см
Высота: от 12U до 48U

Эти шкафы позволяют организовать компактное и безопасное хранение оборудования, обеспечивая его защиту и удобный доступ.

Тип выходного напряжения

Тип выходного напряжения определяет, какое переменное напряжение ИБП подает на подключенные устройства. Существует два основных типа выходного напряжения:

Однофазное: Позволяет подключать электроприборы, работающие от сети 220/230 В.
Трехфазное: Поддерживает подключение как трехфазных приборов, работающих от сети 380/400 В, так и однофазных, работающих от 220/230 В.

Правильный выбор типа выходного напряжения критически важен для совместимости ИБП с подключаемыми устройствами.

Топология ИБП

Топология (или тип) источника бесперебойного питания — это способ обеспечения резервного электропитания. ИБП делятся на три категории:

Резервные (off-line): Простейший вариант, который активируется только при отсутствии основного питания, без стабилизации входного напряжения.
Линейно-интерактивные (line-interactive): Позволяют небольшую коррекцию входного напряжения и могут работать как в нормальных, так и в аварийных режимах.
Двойного преобразования (on-line): Обеспечивают наилучшее качество выходного напряжения и постоянную защиту от колебаний.

Особенности онлайн ИБП «Штиль»

Все ИБП марки «Штиль» относятся к топологии on-line и используют технологию двойного преобразования. Это означает, что входное переменное напряжение сначала преобразуется в постоянное, а затем обратно в идеальное переменное с правильной синусоидой и без искажений.

Преимущества онлайн ИБП «Штиль»:

Нулевое время перехода на работу от аккумуляторов, что исключает задержки в подаче напряжения.
Высокое качество выходного напряжения в любых режимах работы, что особенно важно для чувствительного оборудования.
Защита от неисправностей электросети, что делает эти ИБП идеальными для серверного, отопительного и другого критически важного оборудования.

Трехфазные ИБП

Трехфазные ИБП представляют собой мощные устройства бесперебойного питания, работающие от трехфазной сети с пятью проводами (L1, L2, L3, N, PE) и номинальным напряжением 380/400 В. Эти устройства подходят для использования в различных сферах:

Частные дома
Коттеджи
Офисы
Учреждения
Промышленные объекты

Российский производитель «Штиль» предлагает широкий ассортимент трехфазных ИБП с мощностью от 10 кВА до 500 кВА в различных исполнениях (напольное и шкафное).

Точность стабилизации

Точность стабилизации — это максимально допустимое отклонение выходного напряжения от установленного номинала, выраженное в процентах.

Большинство современных стабилизаторов имеют точность в диапазоне от 3% до 8%.
Инверторные модели отличаются высокой точностью, достигая 2%.

Таким образом, высокое качество стабилизации напряжения обеспечивает надежность работы подключенного оборудования.

Форм-фактор

Форм-фактор определяет способ установки источника бесперебойного питания (ИБП) и может варьироваться в зависимости от типа и назначения устройства. На электротехническом рынке представлены следующие модели:

Настенные: Устройства, крепящиеся к стене, удобны для экономии пространства.
Напольные/настольные: Подходят для установки на ровную горизонтальную поверхность, такую как пол или стол.
Стоечные: Разработаны для установки в стандартные 19-дюймовые стойки или телекоммуникационные шкафы.
Шкафные: Устройства, которые могут устанавливаться в закрытых шкафах, обеспечивая защиту и упорядоченность.
Универсальные: Модели, которые могут устанавливаться как вертикально (на полу, стеллаже или полке), так и горизонтально в стойках.

Особенности онлайн ИБП «Штиль»

Онлайн ИБП «Штиль» предлагаются в различных форм-факторах:

Настенные: Серия SW с узким профилем и весом от 4 до 15 кг. Модели мощностью 300 ВА устанавливаются с помощью выдавок для шурупов, а модели на 500 и 1000 ВА — с помощью кронштейна.
Напольные: Серия ST, которая может быть установлена на любые ровные поверхности.
Стоечные: Серия SR, предназначенная для установки в 19-дюймовые стойки с помощью кронштейнов.
Универсальные: Серия STR, позволяющая вертикальную или горизонтальную установку в стойки и шкафы.

Все необходимые крепления входят в комплект поставки. Для серий SR и STR, если не предусмотрена полка, рекомендуется дополнительно приобретать комплект для монтажа.

Форма выходного напряжения

Существует две основные формы выходного напряжения ИБП:

Аппроксимированная (ступенчатая) синусоида: Эта форма представляет собой переменное напряжение, приближающееся к идеальной синусоиде, но имеющее ступенчатую или трапецеидальную форму. Она подходит для питания оборудования с импульсными блоками питания, например, компьютеров и телевизоров. Однако такая форма может повредить чувствительное оборудование, такое как электроника газовых котлов или устройства с электродвигателями.
Чистая синусоида: Идеальная форма выходного напряжения, необходимая для корректного функционирования большинства современных устройств.

Особенности онлайн ИБП «Штиль»

Онлайн ИБП «Штиль» обеспечивают выходное напряжение только в форме чистой синусоиды, что гарантирует высокое качество электропитания для подключенного оборудования.

Холодный старт

Холодный старт — это возможность ИБП запускаться без подключения к электросети или при отсутствии входного напряжения. В этом случае устройство работает за счет энергии аккумуляторных батарей.

Особенности онлайн ИБП «Штиль»

Все модели онлайн ИБП «Штиль» поддерживают функцию холодного старта, что позволяет им функционировать в условиях отсутствия основного питания, обеспечивая надежность и непрерывность электроснабжения.
