Однофазные стабилизаторы напряжения: типы, особенности и характеристики

Если качество сетевого напряжения оставляет желать лучшего, одним из популярных решений является установка стабилизатора. Этот прибор предназначен для регулировки уровня напряжения, поступающего из сети, до необходимого (номинального) значения. В данной статье мы подробно рассмотрим однофазные модели, их особенности и отличия, а также поможем выбрать устройство с оптимальными техническими характеристиками.

Особенности однофазных стабилизаторов

Зачем они нужны?

Стабилизаторы устанавливаются в следующих случаях:

При постоянных просадках и скачках напряжения в розетках, что может быть вызвано аварийными трансформаторами, устаревшей проводкой или перегрузкой линий. Эта проблема может проявляться в виде мерцания света, увеличения времени кипячения воды в электрочайнике или отключения энергозависимого котла.
При использовании чувствительного к колебаниям оборудования, например, компрессоров холодильников или систем «умный дом». В случае поломки такого оборудования ремонт может обойтись дорого и не будет покрыт гарантией.

Основная задача стабилизатора — привести напряжение на выходе к стандартному значению 220/230 В. Однако, в случае блэкаутов, этот прибор не сможет помочь, для этого потребуются источники бесперебойного питания или генераторы.

Как они работают?

Стабилизаторы напряжения представляют собой сложные высокотехнологичные устройства, работающие в автоматическом режиме без необходимости вмешательства пользователя.

Модели с трансформаторным преобразованием (релейные, тиристорные, симисторные) работают по следующему алгоритму: входящее напряжение поступает на плату управления, где оно измеряется и сравнивается с номинальным значением. При обнаружении отклонений блок управления активирует исполнительный элемент, который корректирует напряжение.

Инверторные модели работают иначе: сначала выпрямитель преобразует нестабильное переменное напряжение в постоянное, а затем инвертор вновь преобразует его в стабильное переменное с идеальной синусоидой.

Где применяются однофазные стабилизаторы?

Однофазные стабилизаторы предназначены для работы в электросетях с одной питающей фазой, которые могут как иметь проблемы (с хроническими колебаниями), так и быть нормальными (без заметных искажений).

Обратите внимание: в электросети могут произойти аварии в любой момент, даже если ранее не было нареканий на качество электропитания. Причиной может стать, например, порыв ветра или ошибка электрика, в результате чего напряжение может резко измениться.

Однофазные стабилизаторы используются в следующих местах:

В квартирах, частных домах и на дачах.
На коммерческих и промышленных объектах, таких как магазины, офисы и предприятия.

Существует три основных сценария применения стабилизаторов:

Локальная защита одного устройства.
Локальная защита нескольких электроприборов.
Централизованная защита всей сети в помещении, например, загородном доме, при этом прибор подключается через распределительный щиток между вводным автоматом и конечными нагрузками (после счетчика электроэнергии).

Важно: Все работы с электрическим щитком, включая установку стабилизатора, должны проводиться только квалифицированными специалистами с достаточными знаниями в области электрики.

Совместимость с оборудованием

Теоретически однофазные стабилизаторы могут работать с любым оборудованием, подходящим по мощности и выходному сигналу. Однако на практике не все модели могут эффективно взаимодействовать с современной бытовой техникой и электроникой, особенно с более требовательными устройствами. Обратиться к инженерам компании «Штиль» поможет выбрать оптимальное решение.

Подключение стабилизаторов

Электрическая цепь на 220 В состоит из двух рабочих проводников (фазного L и нулевого N) и одного защитного (PE). Для подключения мощного стабилизатора необходимо присоединить эти проводники к его входным клеммам, а защищаемый электроприбор — к выходным клеммам, не забывая о проводнике заземления.

Подключение маломощных моделей осуществляется еще проще — достаточно включить вилку в розетку. Защищаемый электроприбор также подключается к соответствующей розетке на панели.

Могут ли однофазные стабилизаторы применяться в условиях трехфазного сетевого ввода?

Однофазные стабилизаторы напряжения предназначены для защиты однофазных электроприборов, однако это не ограничивает их работу только в сетях с напряжением 220 В. Их можно подключать к одной из фаз трехфазной сети с напряжением 380/400 В. При этом они могут использоваться в двух режимах:

Магистральные — обеспечивают коррекцию и стабилизацию питания для всего объекта.
Локальные — предназначены для защиты конкретных электроприборов.

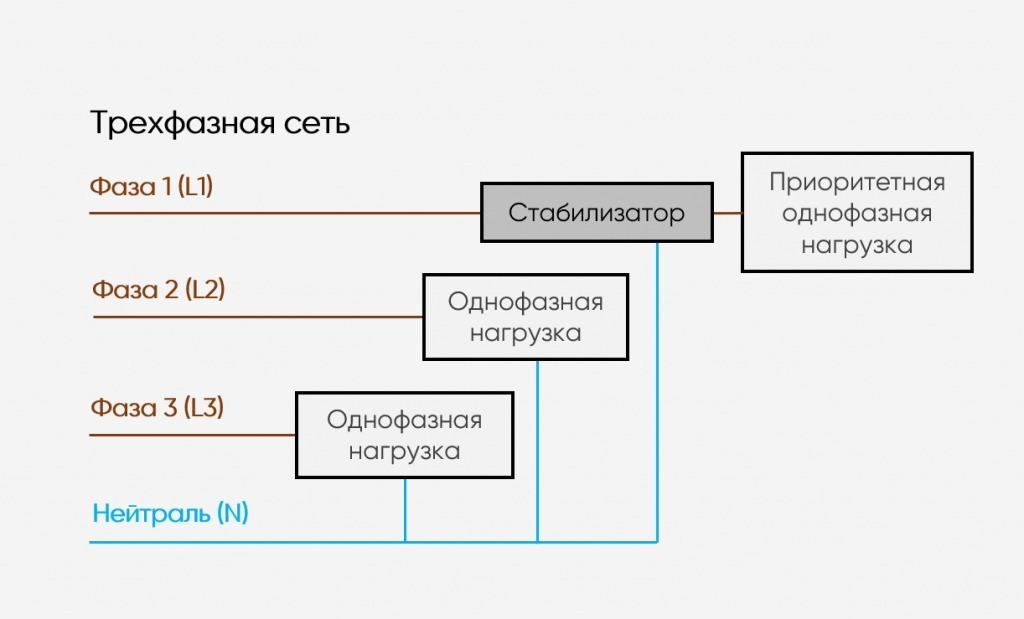

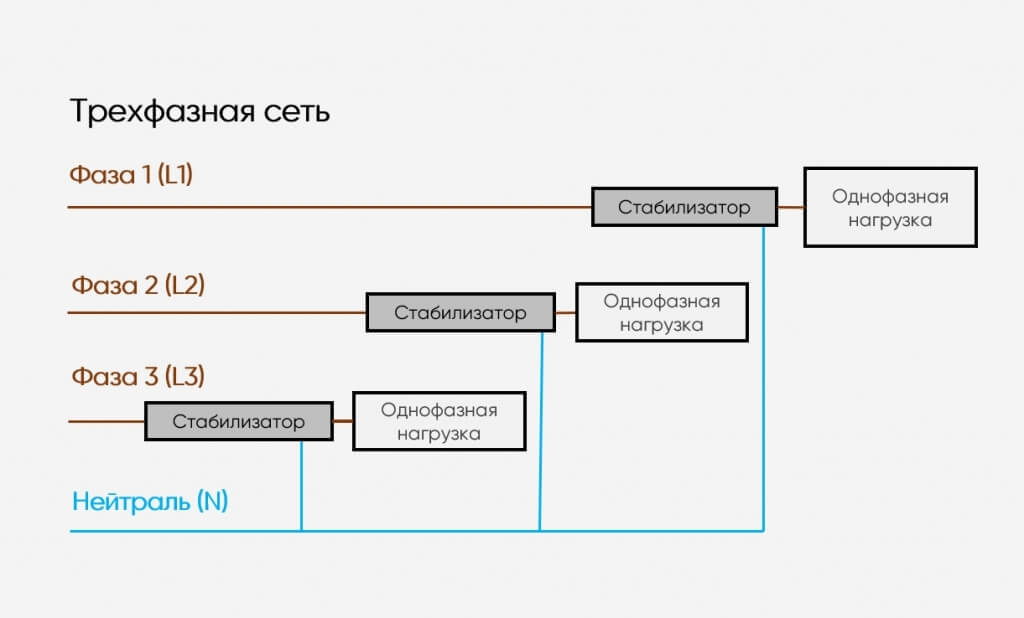

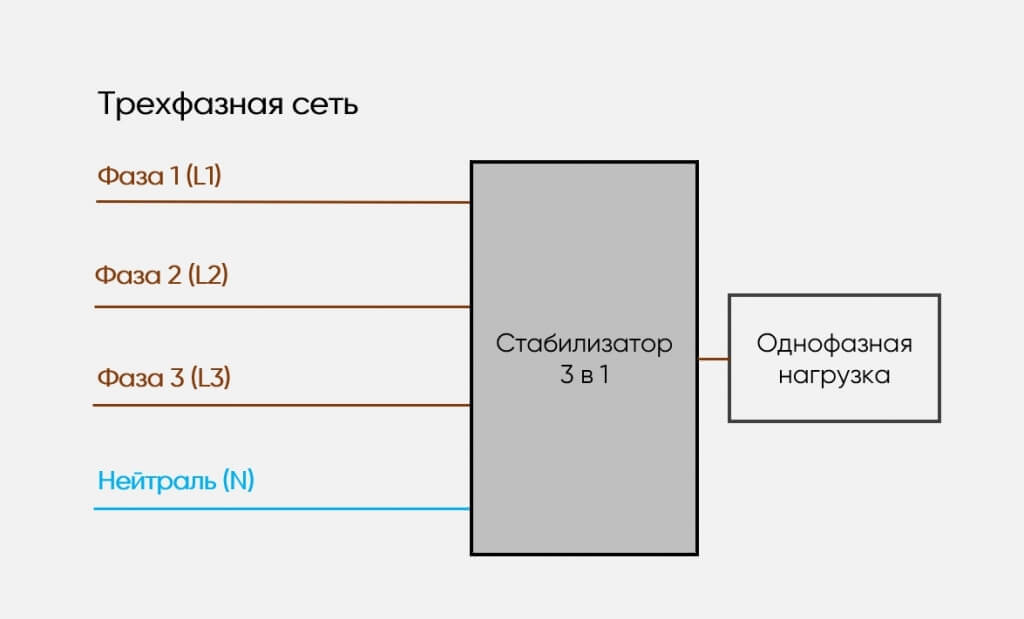

Важно отметить, что для получения централизованной защиты всего объекта в трехфазной сети потребуется установить три устройства — по одному на каждую фазу. В случае использования трехфазной модели или устройства формата «3 в 1» можно обойтись одним прибором.

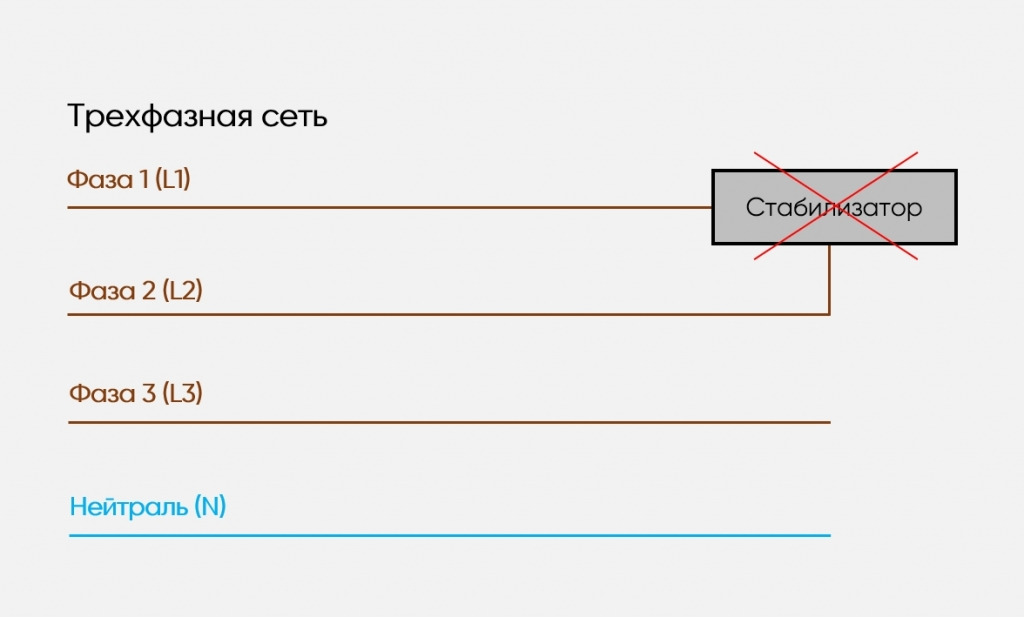

Использование однофазных моделей в трехфазной сети может быть ограничено наличием хотя бы одного трехфазного устройства, например, электроплиты. Для его защиты требуется применять только трехфазные стабилизаторы. Запрещается подключать однофазные модели одновременно к двум фазам трехфазного ввода.

При подключении потребителей с напряжением 220 В к трехфазной сети важно равномерно распределять нагрузки по всем линиям. Нарушение балансировки может привести к перекосу фаз, что создает риск аварийной ситуации и может повредить подключенные устройства.

Чем отличается однофазный тип стабилизаторов от других видов?

Однофазные стабилизаторы имеют вход и выход, рассчитанные на одну фазу, и работают только с нагрузкой, предназначенной для питания 220 В. В отличие от них трехфазные модели работают от трех фаз и могут подключать различные нагрузки. Также существуют комбинированные устройства формата «3 в 1», которые имеют вход на 380 В и выход на 220 В. Эти устройства позволяют подключать мощные однофазные потребители к трехфазной сети, минимизируя риск перекоса фаз.

Разнообразие однофазных стабилизаторов

Все однофазные стабилизаторы не одинаковы. Они значительно различаются по выходной мощности, что определяет максимальное энергопотребление подключаемой нагрузки, и по типу, от которого зависит эффективность работы. Кроме того, устройства могут отличаться и по другим параметрам, важным для выбора. Вот основные характеристики и их значения:

Номинальное выходное напряжение: это величина, к которой приводится фактическое значение. Этот сигнал будет питать нагрузку.
Скорость срабатывания: это время, затрачиваемое на нейтрализацию скачка напряжения. Более высокая скорость срабатывания уменьшает риск негативного влияния скачков на подключенные устройства.
Диапазон стабилизации: предельные значения сетевого напряжения (минимальное и максимальное), которые можно привести к номинальному. Это границы допустимых колебаний напряжения.
Точность: погрешность стабилизации, измеряемая в процентах, отражает расхождение между номинальным и фактическим напряжением на выходе. Увеличение точности расширяет спектр совместимых устройств.
Форма выходного сигнала: это соответствие выходного напряжения идеальной синусоиде. Некоторым устройствам требуется синусоидальный сигнал, и неспособность стабилизатора его выдавать может ограничить область применения.
Габариты и конструктивное исполнение: размеры и форма корпуса определяют способ установки и пространство, необходимое для размещения устройства.

Также модели могут различаться по уровню аварийной защиты и наличию средств мониторинга и индикации. Правильный выбор оборудования возможен только при учете всех этих характеристик.

Типы однофазных стабилизаторов

Существует четыре основных типа однофазных стабилизаторов:

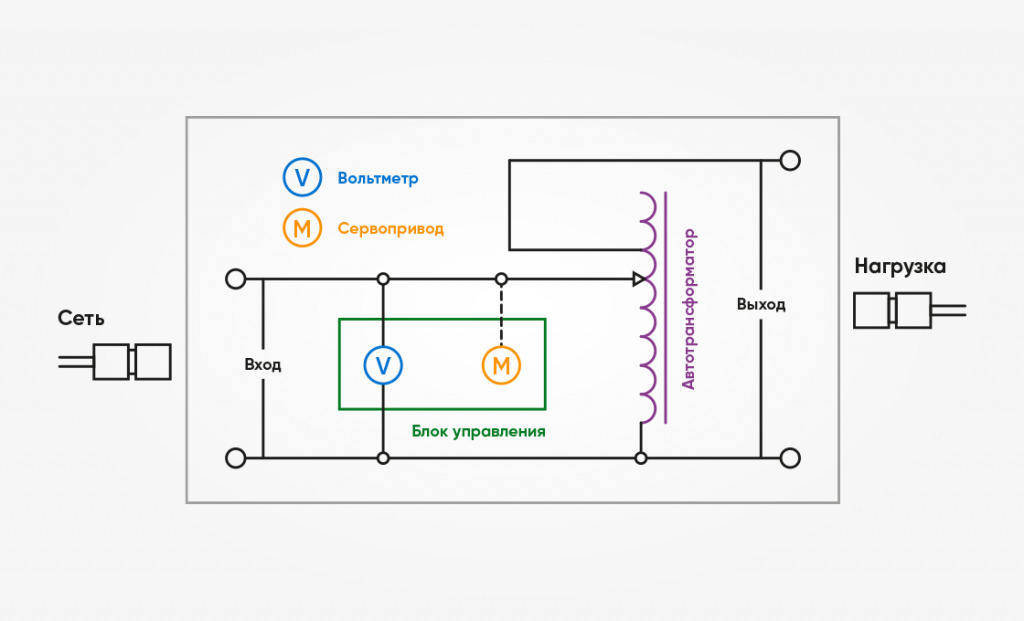

Электромеханические: в этих устройствах преобразование и коррекция выполняются с помощью автотрансформатора тороидальной формы. Сигнал контролируется электронной схемой, которая при его отклонении управляет сервоприводом — электродвигателем, перемещающим токосъемные графитовые щетки по виткам катушки автотрансформатора. Эти стабилизаторы характеризуются высокой точностью и отсутствием искажений синусоиды, но имеют низкую скорость срабатывания.

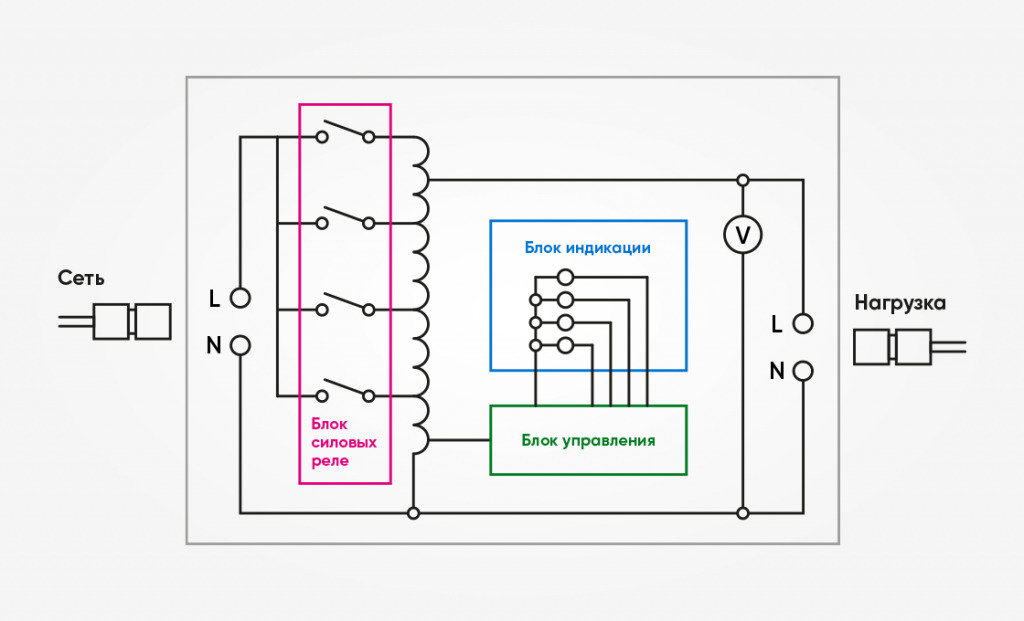

Релейные: здесь преобразование выполняется также автотрансформатором, но вторичное напряжение снимается с выводов обмотки, к каждому из которых подключено силовое реле. Популярность релейных стабилизаторов обусловлена их низкой ценой и простотой конструкции, однако они имеют значительные погрешности и ступенчатые искажения выходного сигнала.

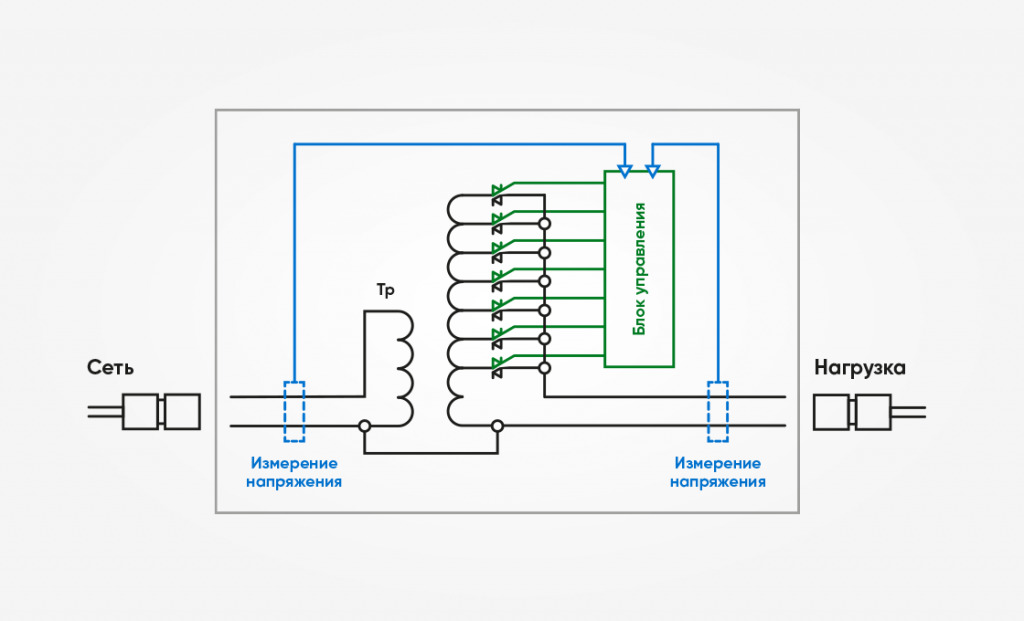

Электронные: работают по принципу релейных, но используют силовые ключи вместо реле для коммутации выходного напряжения. Эти устройства делятся на симисторные и тиристорные. Электронные стабилизаторы обеспечивают высокую скорость реакции и хорошую точность, но могут быть менее устойчивы к перегрузкам.

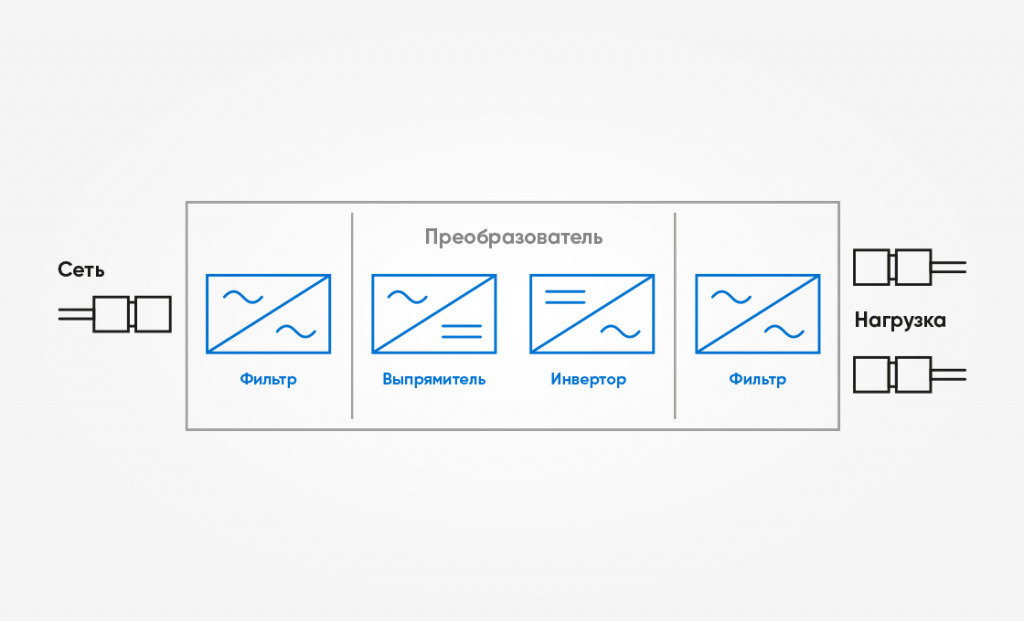

Инверторные стабилизаторы. Инверторные стабилизаторы используют передовую технологию двойного преобразования без трансформаторов, что позволяет им превосходить аналоги других типов по техническим характеристикам. Процесс двойного преобразования состоит из двух этапов. Сначала переменное напряжение проходит через частотный фильтр и преобразуется выпрямителем в постоянное, которое затем накапливается на конденсаторах. Затем инвертор формирует из этого постоянного напряжения переменный сигнал с заданными значениями и формой.

Этот метод полностью исключает влияние проблем, возникающих в питающей сети, и обеспечивает качественное электропитание, которое подходит для любых нагрузок. Инверторные стабилизаторы, такие как модели от бренда «Штиль», обладают рядом преимуществ:

Мгновенная реакция: они моментально нейтрализуют сетевые скачки без задержек — время срабатывания составляет 0 мс.
Создание идеальной выходной синусоиды: они не искажают форму входного напряжения, а наоборот, улучшают её.
Максимальный диапазон высокоточной стабилизации: способны приводить к норме даже критические скачки и просадки напряжения.

Преимущества и недостатки инверторных стабилизаторов

Преимущества:

Мгновенное быстродействие: Инверторные стабилизаторы моментально реагируют на изменения в сети, нейтрализуя скачки напряжения за 0 миллисекунд.
Высокая точность стабилизации: Они обеспечивают стабильное выходное напряжение, точно соответствующее необходимым значениям.
Чистая синусоида на выходе: Эти устройства формируют идеальную синусоиду даже в условиях значительного искажения на входе, улучшая качество выходного сигнала.
Полное подавление помех: Инверторные стабилизаторы способны эффективно устранять коммутационные, импульсные и высокочастотные помехи, что обеспечивает надежную работу подключенной техники.
Широкий диапазон стабилизации: Эти устройства могут корректировать даже критические скачки и просадки напряжения, обеспечивая надежное питание.
Высокий коэффициент полезного действия (КПД): Инверторные стабилизаторы работают эффективно, минимизируя потери энергии.

Недостатки:

Сравнительно высокая стоимость: В силу своей технологии и функций, инверторные стабилизаторы могут быть дороже аналогичных устройств других типов.

Как выбрать однофазный инверторный стабилизатор «Штиль»?

При выборе однофазного стабилизатора от производителя «Штиль» рекомендуется учитывать три основных правила:

Выходная мощность: она должна превышать потребляемую мощность подключаемой электротехники на 20-30%. Этот запас необходим для компенсации потерь мощности, возникающих при просадках ниже 165 В.
Форм-фактор: следует выбрать подходящий тип установки (настенный, напольный/настольный или стоечный), чтобы обеспечить достаточное пространство для устройства на месте установки.
Уровень шума: уровень шума должен соответствовать нормам для конкретной локации. Модели с конвекционной (безвентиляторной) системой охлаждения работают абсолютно бесшумно. Устройства с комбинированной системой охлаждения (конвекционная/вентиляторная) или принудительным (полностью вентиляторным) охлаждением подойдут для мест, где нет строгих требований к шуму.

Обзор настенных моделей IS5000 и IS7000

Для правильного подбора устройства можно обратиться к специалистам компании «Штиль». Связаться с ними можно через онлайн-чат или заполнив анкету на подбор. Они помогут выбрать наиболее подходящую модель для каждой конкретной ситуации.
