Электронные стабилизаторы напряжения

Электронные стабилизаторы напряжения представляют собой современные устройства, которые не содержат механических или электромеханических элементов, что позволяет им иметь превосходные технические характеристики. Для преобразования напряжения в таких стабилизаторах используются полупроводниковые элементы, такие как тиристоры и симисторы.

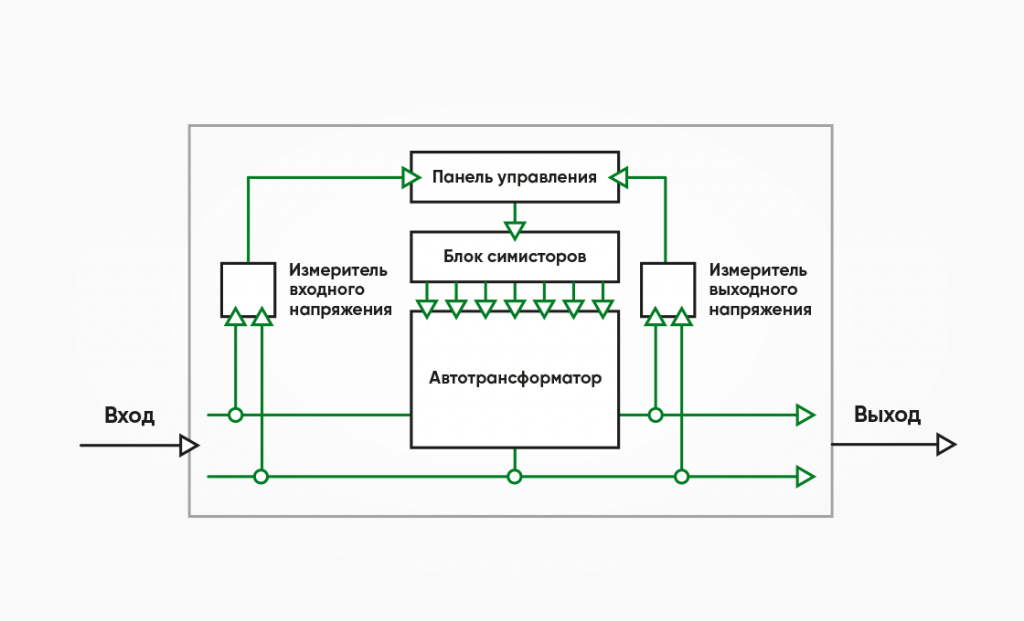

Структура и принцип работы электронного стабилизатора

Электронный стабилизатор состоит из следующих ключевых компонентов:

Измерительные устройства для входного и выходного напряжения.
Управляющая микросхема, которая обрабатывает данные от измерителей и включает процесс преобразования напряжения при необходимости.
Трансформатор с переключаемыми обмотками для регулировки выходного напряжения.
Блок электронных ключей (тиристоры или симисторы), который управляет переключением обмоток.

Принцип работы электронного стабилизатора можно объяснить так: при изменении напряжения в сети фиксируется разница между фактическим и номинальным значением. Управляющий микропроцессор активирует необходимый силовой ключ, который включает соответствующую секцию обмотки трансформатора. Это обеспечивает выходное напряжение, максимально близкое к номинальному.

Работа электронных стабилизаторов во многом аналогична релейным устройствам, однако в отличие от них, где используются электромеханические реле для переключения обмоток, в электронных стабилизаторах применяются полупроводниковые ключи, которые обеспечивают более высокую скорость работы. Конструкция также позволяет использовать режим "байпас", при котором, когда сетевое напряжение в норме, электричество подается напрямую потребителю, минуя трансформатор.

Таким образом, процесс питания приборов через электронный стабилизатор происходит следующим образом:

При соответствующих параметрах электрического тока он проходит через байпас, не нагружая цепи стабилизатора.
При падении или увеличении напряжения входной измеритель фиксирует эти изменения.
Управляющая микросхема отдает команду на срабатывание электронных ключей.
Включаются обмотки трансформатора для преобразования напряжения до необходимого уровня.

Сравнение симисторных и тиристорных стабилизаторов

Электронные стабилизаторы могут использовать тиристоры или симисторы:

Тиристор — это полупроводниковый элемент, который управляет прохождением тока в одном направлении и имеет два состояния: "открыто" или "закрыто". В стабилизаторе тиристор используется для подключения обмотки трансформатора.
Симистор работает аналогично тиристору, но пропускает ток в обоих направлениях. Это позволяет использовать в симисторных стабилизаторах в два раза меньше электронных компонентов при тех же характеристиках, что делает их более компактными и надежными.

Преимущества и недостатки электронных стабилизаторов

Вот основные достоинства и недостатки электронных стабилизаторов по сравнению с релейными:

Достоинства:

Отсутствие механических элементов приводит к меньшему шуму и повышенной надежности.
Быстрая реакция на изменения параметров электросети.
Более мелкий шаг регулировки напряжения позволяет достичь высокой точности стабилизации (от 5 до 10%).
Компактность электронных ключей дает возможность увеличить их количество без значительного увеличения размеров устройства.

Недостатки:

Выходное напряжение часто имеет форму, отличную от синусоидальной, что может привести к искажениям (например, трапециевидной форме).
Точности стабилизации может быть недостаточно для питания чувствительных к качеству электроснабжения устройств.
Более высокая стоимость по сравнению с релейными моделями.

Сферы применения электронных стабилизаторов напряжения

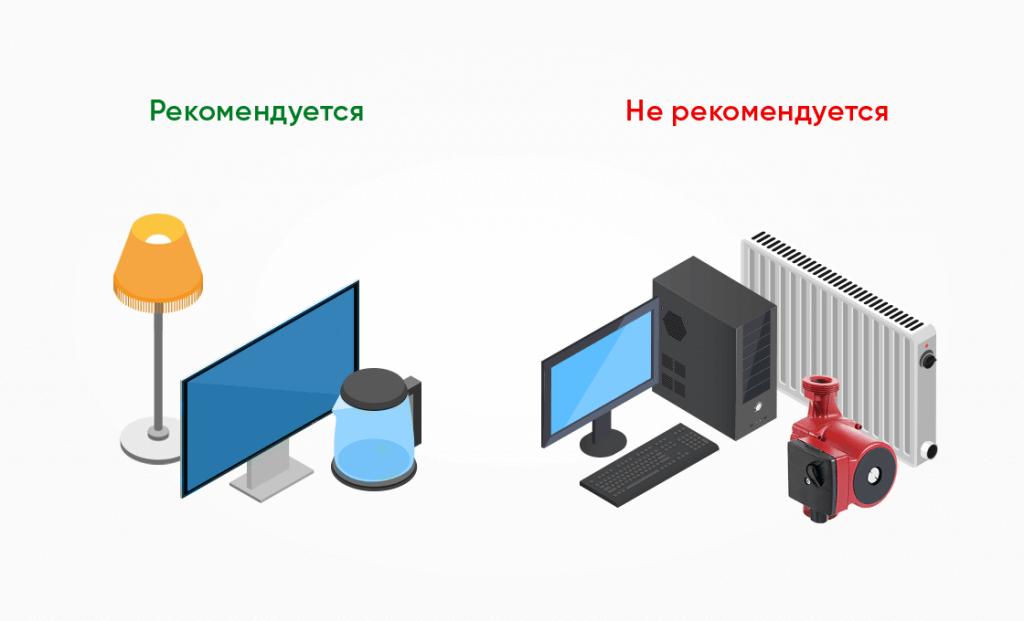

Электронные стабилизаторы напряжения обладают значительными преимуществами по сравнению с релейными устройствами. Их высокая скорость и точность регулирования, бесшумность, надежность и долговечность работы, обусловленные отсутствием механических элементов, делают их идеальными для использования в домашних условиях. Они защищают бытовые нагрузки, не имеющие электромоторов, такие как телевизоры, кухонная техника и освещение.

Однако основным ограничением применения электронных стабилизаторов является то, что выходное напряжение не имеет синусоидальную форму, что, в свою очередь, может негативно сказаться на точности стабилизации. Подключение высокочувствительного оборудования к таким стабилизаторам крайне нежелательно. Например, это может вызвать проблемы с:

Устройствами, содержащими электродвигатели (например, насосами и системами отопления). Неправильная форма выходного напряжения может привести к поломке двигателя.
Профессиональным аудио- и видеооборудованием. Помехи, возникающие из-за ступенчатого переключения, могут ухудшить качество изображения и звука.
Компьютерной техникой. Точности, обеспечиваемой ступенчатой регулировкой напряжения, может быть недостаточно.

В результате, полностью обеспечить электропитание загородного дома или коттеджа с помощью электронного стабилизатора не получится, так как нельзя будет подключить часть чувствительного оборудования с электродвигателями, например, насосы для водоснабжения.

Критерии выбора электронного стабилизатора

При выборе электронного стабилизатора следует учитывать следующие технические характеристики:

Мощность стабилизатора: Это одна из самых важных характеристик, определяемая суммарной мощностью подключаемой нагрузки. Для активной нагрузки рекомендуется выбирать мощность с запасом 20-30%, а для нагрузок с высокой реактивной составляющей запас должен быть больше.
Скорость стабилизации: Важный параметр, где электронные стабилизаторы показывают наилучшие результаты среди устройств с автотрансформатором. Время коррекции аналогично у всех моделей этого типа.
Точность стабилизации: Определяется количеством дискретных ступеней регулирования, установленных полупроводниковых ключей. Чем больше ключей, тем меньше ступенчатость регулировки, что позволяет выходному напряжению быть ближе к номинальному значению.
Диапазон входного напряжения: Устанавливает минимальные и максимальные пороги, в которых стабилизатор будет работать с заявленной точностью стабилизации. Также это влияет на защитное отключение при выходе за пределы рабочего диапазона.
Рабочая температура: Электронные стабилизаторы могут переносить резкие перепады температур благодаря отсутствию механических контактов. Выбор устройства должен соответствовать условиям эксплуатации.
Исполнение корпуса: Выбор зависит от площади и геометрии помещения, а также от близости к отопительным и нагревательным приборам. Корпус может быть навесным, стоечным или напольным.
Средства мониторинга: Полезной функцией является мониторинг состояния сети и параметров работы стабилизатора, который может быть представлен на ЖК-дисплее или с помощью светодиодной индикации. Для удаленного мониторинга и управления нужно учитывать наличие коммуникационных интерфейсов и соответствующих протоколов передачи данных.

Инверторные стабилизаторы напряжения как альтернатива электронным

Из-за перечисленных недостатков электронные стабилизаторы постепенно теряют популярность. Они стоят дороже релейных устройств и не обеспечивают достаточной точности выходного напряжения. В качестве альтернативы для бытового использования все чаще выбирают инверторные стабилизаторы. Эти устройства используют более современный метод преобразования, который устраняет недостатки, характерные для симисторных и тиристорных стабилизаторов.

В инверторных стабилизаторах входное напряжение сначала преобразуется в постоянное, а затем снова в переменное, но уже с нужными параметрами. Это обеспечивает идеальную синусоиду и высокую точность стабилизации (до 2%).

Инверторные стабилизаторы работают практически бесшумно и предлагают полный набор защитных функций: от перегрузок, перегрева, короткого замыкания и сетевых аварий. Они являются оптимальным выбором для питания чувствительных к перебоям устройств, таких как компьютеры, системы отопления, котлы с электронным управлением и системы безопасности загородных домов.

С помощью инверторного стабилизатора можно обеспечить надежное электроснабжение для всех электроприборов в доме — от малой бытовой техники до систем водоснабжения и отопления. Технические характеристики инверторного стабилизатора значительно расширяют его область применения по сравнению с электронными моделями.
