Зачем нужен стабилизатор напряжения?

Стабилизатор напряжения необходим для поддержания стабильного уровня напряжения, что особенно важно для чувствительных к изменениям электрических приборов. Он обеспечивает защиту оборудования от перепадов и скачков напряжения, которые могут привести к его повреждению или неэффективной работе.

Что такое стабилизатор напряжения?

Стабилизатор напряжения — это устройство, предназначенное для поддержания выходного напряжения на заданном уровне. Например, если в электросети напряжение упало с 230 В до 160 В, стабилизатор вернет его на уровень 230 В. Устройство устанавливается между источником питания и потребителями, подключаясь либо через розетку, либо с помощью клеммных соединений.

Отличие стабилизатора от реле контроля напряжения

Хотя реле контроля напряжения (РКН) может показаться решением для защиты от перепадов, оно не обеспечивает такой же степени защиты, как стабилизатор. Рассмотрим основные различия:

Устройство защиты:
РКН:
Действие при перепадах напряжения: Пропускает сигнал в диапазоне 160-250 В.
Отключение выхода при сетевом сигнале вне установленного диапазона: Да.
Время включения выхода: Устанавливается пользователем (интервал от нескольких секунд до нескольких минут).
Виды защиты: от короткого замыкания, от перегрузки, от повышенного/пониженного сигнала.
Стабилизатор:
Действие при перепадах напряжения: Стабилизирует до 230 В в диапазоне 120-280 В.
Отключение выхода при сетевом сигнале вне рабочего диапазона устройства: Да.
Время включения выхода: Обычно мгновенно.
Виды защиты: от искажений сети, от короткого замыкания, от перегрузки, от повышенного/пониженного сигнала, от импульсных перенапряжений, от обрыва электросети, от сетевых помех, от обрыва нуля.

Стабилизаторы имеют больше функций и обеспечивают качественное и непрерывное электропитание. Например, оборудование, подключенное к стабилизатору, будет работать даже при скачках напряжения, в то время как реле может отключить питание, что делает нормальную эксплуатацию оборудования невозможной.

Виды стабилизаторов напряжения

На рынке представлены два основных типа стабилизаторов:

Трансформаторные: Содержат трансформатор и коммутирующие элементы (релейные, электромеханические, тиристорные). Они бывают:

Релейные
Электромеханические
Тиристорные/симисторные

Бестрансформаторные: Современные устройства, которые работают без трансформаторов, например:

Инверторные стабилизаторы

Характеристики стабилизаторов

Технические характеристики, влияющие на качество выходного сигнала:

Характеристики:
Трансформаторный:
Регулирование напряжения: ступенчатое.
Быстродействие: от 5 до 200 мс.
Диапазон входного сигнала: 130-276 В.
Точность стабилизации: от 2 до 10%.
Коррекция искажений сети: нет.
Бесперебойное питание при обрывах сети: нет.
Бестрансформаторный:
Регулирование напряжения: непрерывное.
Быстродействие: 0 мс.
Диапазон входного сигнала: 90-310 В.
Точность стабилизации: 2%.
Коррекция искажений сети: есть.
Бесперебойное питание при обрывах сети: до 200 мс.

Как работает стабилизатор напряжения?

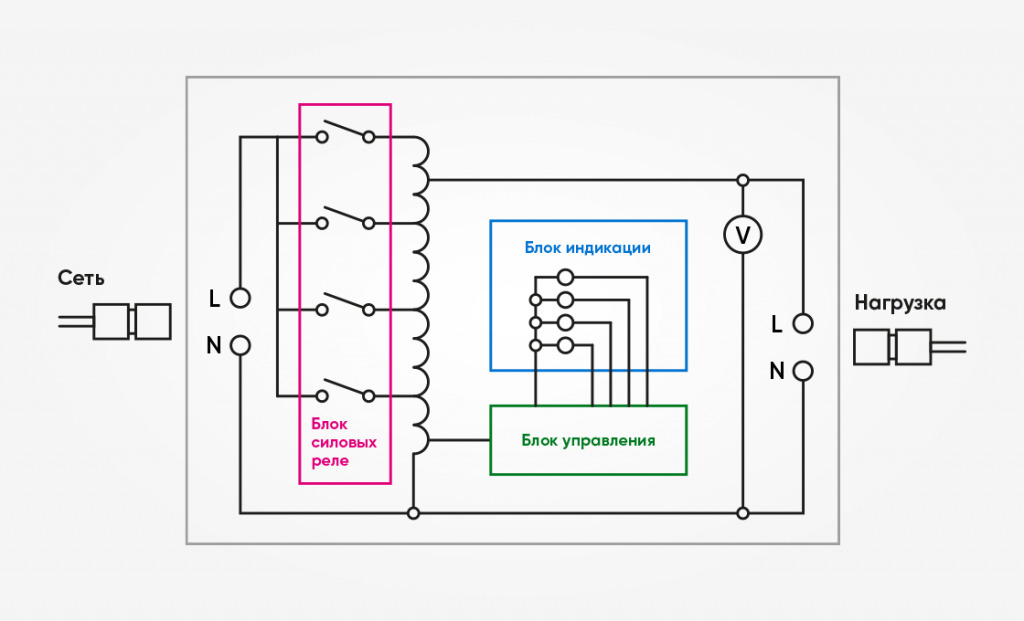

Трансформаторные стабилизаторы:

Замер: Электронный блок анализирует входное напряжение.
Корректировка: Внутренний коммутирующий элемент (например, реле или сервопривод) переключается для достижения заданного выходного значения.
Подача на нагрузку: Степень стабилизации и качество выходного сигнала зависят от модели.

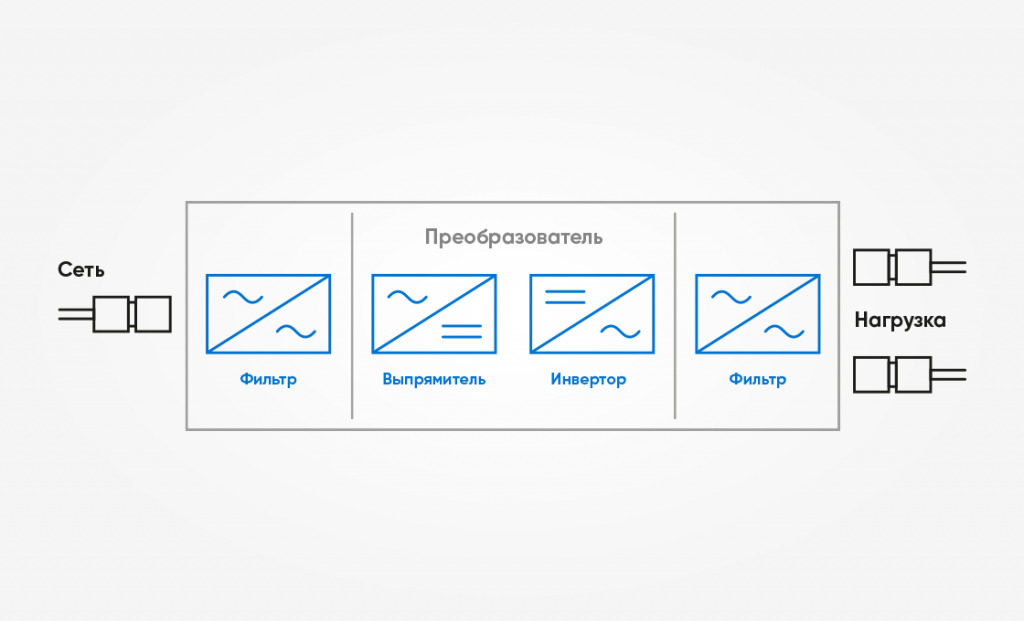

Инверторные стабилизаторы:

Нестабильное переменное напряжение преобразуется в постоянное.
Затем инвертор формирует новый переменный сигнал с идеальной синусоидальной формой.

Инверторные модели предлагают мгновенное быстродействие и высокий уровень защиты.

Как понять, что нужен стабилизатор напряжения?

Установка стабилизатора обязательна в двух случаях:

Защита критически важного оборудования: Поломка, например, газового котла или холодильника, может привести к серьезным последствиям.
Частые перепады напряжения: Если в электросети происходят регулярные колебания, это сокращает срок службы оборудования.

Признаки некачественного напряжения в электросети

Скачки и просадки могут проявляться через:

Частую перегорание лампочек
Внезапные отключения техники
Странные звуки от приборов

Измерить напряжение можно с помощью мультиметра или РКН.

Что учитывать при выборе стабилизатора напряжения?

Фазность нагрузки: Однофазные модели для 220/230 В, трехфазные — для 380/400 В.
Выходная мощность: Суммарная мощность подключаемых приборов должна превышать на 20-30%.
Качество выходного сигнала: Инверторные модели с точностью ±2% подходят для чувствительных приборов.

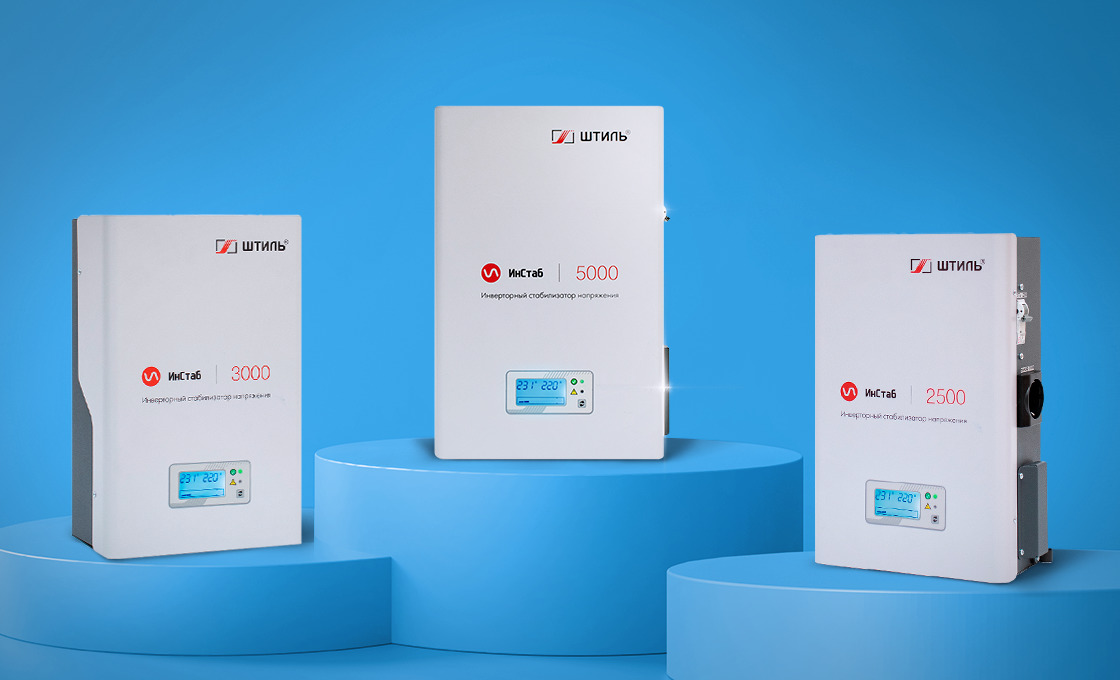

Инверторные стабилизаторы напряжения от компании «Штиль»

Компания «Штиль» предлагает инверторные стабилизаторы мощностью от 0,35 до 20 кВА, которые обеспечивают:

Мгновенное реагирование на колебания напряжения.
Высококачественное электропитание (погрешность ≤ 2%).
Защиту от кратковременных обрывов (до 200 мс).

Эти устройства защищают подключенное оборудование от сетевых проблем, таких как короткое замыкание и импульсные перенапряжения, обеспечивая надежную и стабильную работу.
