Использование и подключение ИБП

Установка источника бесперебойного питания (ИБП) позволяет решить проблемы, возникающие при нестабильной работе электросети. ИБП обеспечивает резервное питание и надежную защиту оборудования от негативных воздействий перепадов напряжения. Это помогает снизить частоту сбоев и предотвратить потерю данных, увеличивая срок службы устройств. Также он позволяет безопасно завершить работу оборудования без риска для его электронных компонентов.

Для стабильной работы ИБП пользователю нужно лишь создать ему подходящие условия для эффективного функционирования. Рассмотрим в этой статье, как правильно эксплуатировать устройство для обеспечения его надежной работы.

Принцип работы ИБП

Существует три основных типа ИБП: резервные (offline), линейно-интерактивные (line-interactive) и двойного преобразования (online). В основе всех типов ИБП лежат стандартные электронные компоненты (управляющий блок, инвертор, зарядное устройство, аккумуляторные батареи) и общий принцип работы:

при наличии стабильного напряжения в сети, оборудование питается напрямую;
при выходе напряжения за установленные пределы или при его отключении питание идет от аккумуляторных батарей.

Модели типов line-interactive и online дополнительно стабилизируют выходное напряжение, оснащаясь для этого реле или инвертором и выпрямителем.

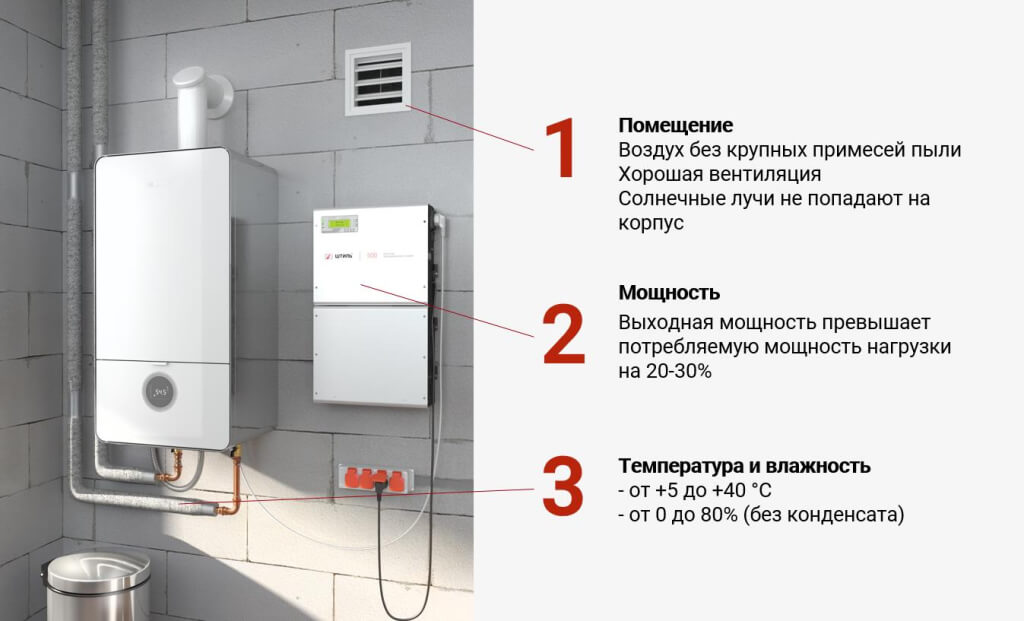

Правила выбора и установки ИБП

Долговечность и эффективность ИБП зависят от состояния электросети, типа подключаемых устройств, температуры окружающей среды и особенностей помещения. Рассмотрим их подробнее:

Состояние электросети и тип нагрузки
Характеристики ИБП должны соответствовать параметрам сети и подключаемой аппаратуры.
Резервные ИБП (offline): передают сетевое напряжение без изменения, переходя на аккумулятор при отключении электричества или незначительных колебаниях. Они имеют небольшую задержку при переключении (около 5 мс), поэтому не подходят для техники, чувствительной к качеству питания. Рекомендуются для относительно стабильных сетей и простых устройств, таких как ПК или ноутбуки.
Линейно-интерактивные ИБП: способны стабилизировать напряжение в определенных пределах и переходят на батареи при значительных отклонениях напряжения. Используются при умеренно нестабильной сети и подходят для бытовых электроприборов. Погрешность стабилизации составляет около 5-10%, возможны небольшие искажения формы напряжения.
ИБП двойного преобразования (online): обеспечивают высокоточное питание без задержек и переходят на аккумуляторы только при полном отключении сети. Рекомендуются для работы в условиях с частыми и значительными колебаниями напряжения и подходят для любого оборудования.
Если в сети происходят резкие скачки напряжения, лучше использовать модели online или line-interactive, чтобы избежать постоянного перехода на батареи и износа ИБП. Резервные ИБП менее эффективны при резких колебаниях, так как пропускают колебания напрямую.
Подбор мощности
Для долговечной работы ИБП не стоит перегружать его. Выбирайте устройство с мощностью на 20-30% выше потребляемой мощности подключаемых устройств, особенно учитывая пусковые токи (например, насосов, холодильников, принтеров). Это предотвратит переход в режим перегрузки и позволит устройству стабильно работать без перехода на байпас.
Необходимая нагрузка
К ИБП следует подключать только те устройства, которые требуют непрерывного питания, такие как газовый котел, холодильник, компьютер или роутер.

Температура окружающей среды и условия размещения

Для корректной работы ИБП необходимо соблюдать определённые климатические условия. Как правило, устройство должно находиться в помещении с температурой 5–40 °C и влажностью не выше 80%. Это обусловлено двумя факторами:

Аккумуляторы: для стабильной работы им требуется постоянная температура 20–25 °C. Отклонение от этих значений снижает производительность батарей и сокращает срок их службы.
Нагрев компонентов: при заряде аккумуляторов и стабилизации напряжения ИБП выделяет тепло. В условиях температуры ниже нуля в корпусе может скапливаться конденсат, что может привести к короткому замыканию. При перегреве возрастает риск сбоя в работе.

Чтобы предотвратить перегрев и обеспечить эффективную работу ИБП, важно организовать хорошую циркуляцию воздуха в месте установки, избегать попадания на устройство прямых солнечных лучей и не размещать его рядом с источниками тепла. Также ИБП нельзя устанавливать в закрытых местах, например, в шкафах, где теплый воздух не может свободно выходить.

Некоторые модели ИБП оснащены вентиляторами для отвода горячего воздуха. Важно следить, чтобы эта система охлаждения не блокировалась.

Стандартная защита ИБП составляет IP20, поэтому необходимо следить, чтобы устройство находилось в чистом и сухом месте, где исключён риск попадания пыли и жидкости внутрь корпуса. Кроме того, для предотвращения механических повреждений ИБП нужно размещать на устойчивой поверхности, исключив падение, тряску или опрокидывание.

Правила подключения ИБП

После выбора подходящей модели ИБП важно правильно его подключить. Порядок действий различается в зависимости от мощности устройства:

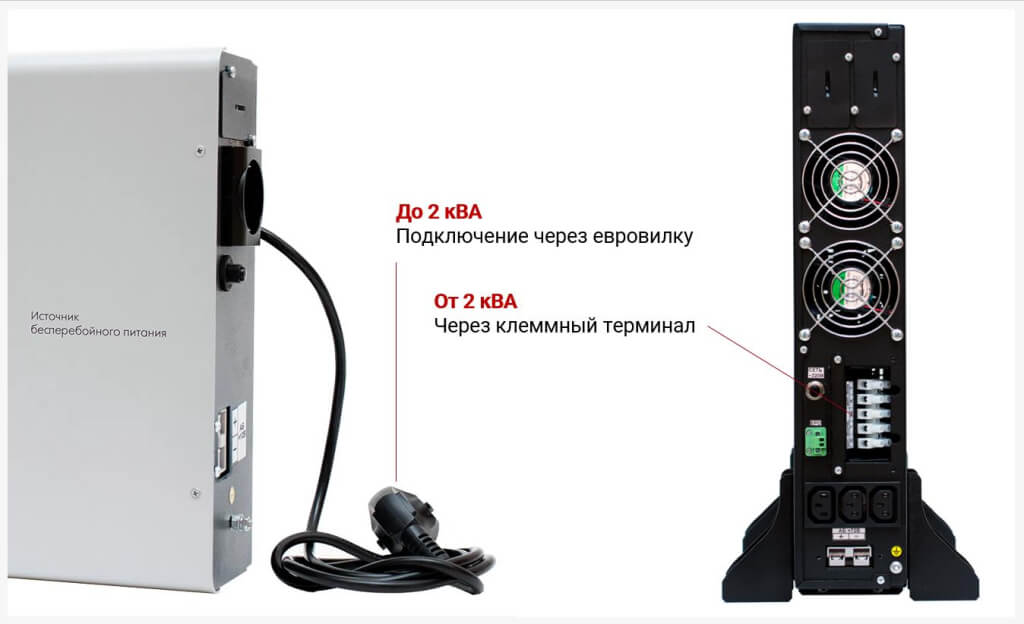

ИБП мощностью до 2 кВА имеют провод с евровилкой, который можно подключить напрямую к розетке.
ИБП мощностью более 2 кВА оснащаются клеммными терминалами и требуют проводов с нужной длиной, сечением и числом жил. Для однофазных моделей понадобится три провода: фаза (L), ноль (N), и заземление (PE).

Важные шаги при подключении:

Отключение питания: все подключения следует выполнять при отсутствии напряжения, и само устройство должно быть выключено (переключатель на корпусе — в положении «ОТКЛ/OFF»).
Подключение нагрузки: после подключения ИБП к проводке подключается нагрузка через розетки или клеммный терминал на корпусе.
Подключение внешних АКБ: если используются внешние аккумуляторы, их необходимо подсоединить согласно инструкции в руководстве по эксплуатации устройства.

Организация проводки

Провода, соединяющие ИБП с оборудованием и АКБ, следует укладывать так, чтобы исключить их натяжение и случайные повреждения. Маломощные ИБП подключаются легко, как бытовая техника. Однако если корпус устройства сильно охладился, например, в морозную погоду, перед включением следует подождать, чтобы внутри не образовался конденсат.

Правила включения и выключения ИБП

Правильное включение источника бесперебойного питания (ИБП) осуществляется нажатием кнопки на его панели. Если в сети есть электричество, устройство сразу начинает зарядку аккумуляторов и подает питание на подключенные нагрузки. Некоторые модели могут включаться даже при отсутствии электричества, в этом случае питание берется непосредственно от аккумуляторов, но это возможно только при условии, что они были предварительно заряжены. Использование устройства с разряженными аккумуляторами может привести к их быстрому износу.

Обычно после включения дополнительных настроек не требуется. Однако в зависимости от функциональности ИБП на дисплее можно изменить рабочий режим (например, активировать ECO-режим для снижения потребления электроэнергии при стабильном сетевом питании) или задать другое значение выходного напряжения (например, 240 В, если это необходимо для оборудования). Если после включения возникают необычные звуковые или световые сигналы, а на дисплее отображаются сообщения об ошибках, следует обратиться к инструкции по эксплуатации для устранения проблем или обратиться в сервисный центр.

Для полного отключения ИБП необходимо следовать установленному производителем порядку: сначала завершить работу всех подключенных устройств, затем извлечь вилку из розетки и выключить сам ИБП, нажав соответствующую кнопку на панели.

Важно!

Нельзя просто выдергивать шнур из розетки, так как ИБП воспримет это как отключение электричества и начнет работать от аккумуляторов. Полное отключение устройства оправдано в основном при длительном отсутствии пользователя или во время ремонта.

Следует помнить, что при полном отключении аккумуляторы не будут заряжаться и постепенно разрядятся. Регулярная зарядка необходима для обеспечения готовности ИБП к работе в случае отключения электроэнергии.

Правила обслуживания

ИБП функционируют в автоматическом режиме и не требуют постоянного внимания со стороны пользователя. Эти устройства предназначены для работы по принципу «поставил и забыл». Тем не менее, необходимо периодически (не реже одного раза в полгода) проводить визуальный осмотр:

проверка поверхности на наличие механических повреждений, коррозии и пыли;
проверка надежности и целостности креплений;
осмотр вентиляционных отверстий на предмет засорения;
контроль индикаторов и дисплея для проверки состояния аккумуляторов и системы в целом.

Если на корпусе образуется пыль, ее можно удалить сухой чистой тряпкой. Если ИБП не используется длительное время (полностью отключен), необходимо периодически подзаряжать аккумуляторы.

Правила для продления срока службы ИБП

Рассмотрим основные рекомендации по эксплуатации ИБП для увеличения их срока службы:

Обслуживание, включая изменение положения устройства, следует проводить при полном отключении и в диэлектрических перчатках.
Не включайте ИБП, если он завершил работу из-за полного разряда аккумуляторов, особенно если сетевые параметры не соответствуют нормам.
Не заменяйте аккумуляторы, когда устройство находится в рабочем состоянии.
Следите за тем, чтобы в прибор не попадали посторонние предметы и жидкости.
Не накрывайте корпус и не закрывайте вентиляционные отверстия.
Убедитесь, что устройство постоянно подключено к сети.
Не отключайте звуковую сигнализацию без необходимости, чтобы не пропустить возможную неисправность.
Если ИБП не выполняет автоматическую диагностику, периодически проводите её вручную.
