Подключение однофазного стабилизатора для всего дома

Подключение мощного стабилизатора для защиты всего дома — это сложный процесс, требующий выполнения множества операций. Если у вас есть аккуратность и базовые технические навыки, то такое подключение можно выполнить самостоятельно.

Особенности подключения мощного однофазного стабилизатора

Подключение однофазного стабилизатора малой мощности обычно не вызывает трудностей и состоит всего из двух простых шагов: вставить вилку стабилизатора в розетку и подключить нагрузку к стабилизатору. Однако для мощных стабилизаторов, мощностью от 5 кВА и выше, часто используемых для централизованной защиты всей электросети дома, квартиры, офиса или дачи, процесс подключения более сложный. Они обычно требуют подключения через клеммные колодки, а не через штепсельные соединения.

Процесс подключения

Подключение стабилизаторов с клеммными колодками требует определенных знаний и навыков, поэтому рекомендуется доверить эту работу профессионалу. Тем не менее, если вы уверены в своих силах и будете следовать указанным рекомендациям, подключение можно выполнить и самостоятельно.

Важно!

Перед началом работы отключите вводной автомат или рубильник и убедитесь в отсутствии напряжения в сети.

Клеммная колодка современных стабилизаторов расположена на задней или боковой стороне корпуса и включает разъемы для подключения входного и выходного напряжения, а также для защитного заземления.

Внимание!

Обязательно подключите провод заземления! Использование стабилизатора без защитного заземления может привести к неправильной работе устройства и угрожать безопасности как оборудования, так и людей.

Маркировка клемм на большинстве стабилизаторов унифицирована и обозначается следующими символами:

L — клемма для фазного провода («фаза»);
N — клемма для нейтрального провода («ноль»);
PE — клемма для защитного заземления («земля»). Вместо надписи «PE» может использоваться стандартный знак заземления.

Дополнительно на клеммной колодке могут быть указаны надписи, помогающие различить клеммы для питания и для нагрузки (обычно «Вход» и «Выход» или сокращения «Вх» и «Вых»).

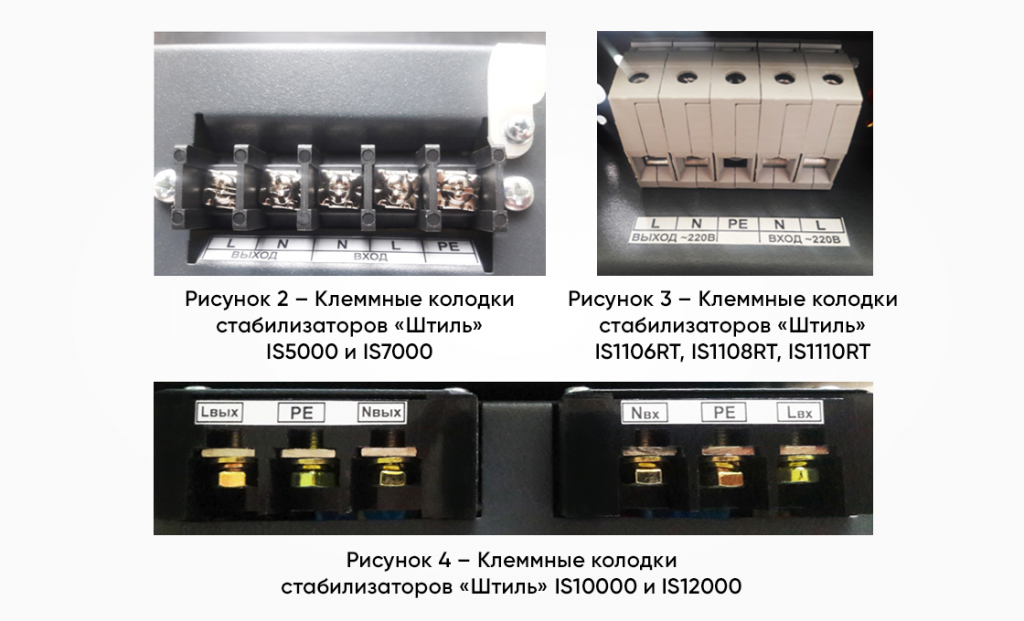

Клеммные колодки различных однофазных стабилизаторов «Штиль» можно увидеть на иллюстрациях 2, 3 и 4.

При подключении стабилизатора нужно быть внимательным и подключать провода питающей сети, нагрузки и заземления строго в соответствующие клеммы. Неправильное подключение может привести к неисправности устройства.

Что потребуется для подключения мощного однофазного стабилизатора?

Если вы планируете использовать стабилизатор для централизованной защиты всей электросети дома или офиса, вам понадобятся два трехжильных силовых кабеля. Длина первого кабеля определяется расстоянием от клеммной колодки до точки подключения к питающей сети, а второго — от клеммной колодки до места, где будет организовано электропитание для потребителей. В обоих случаях рекомендуется добавить запас длины 10-20%.

Выбор сечения кабелей

Сечение кабелей следует подбирать на основании тока, соответствующего максимально возможной мощности нагрузки. Рекомендуется использовать следующие значения:

Для кабеля с сечением 1,5 мм²: ток до 19 А, мощность до 4,1 кВт.
Для кабеля с сечением 2,5 мм²: ток до 27 А, мощность до 5,9 кВт.
Для кабеля с сечением 4 мм²: ток до 38 А, мощность до 8,3 кВт.
Для кабеля с сечением 6 мм²: ток до 46 А, мощность до 10,1 кВт.
Для кабеля с сечением 10 мм²: ток до 70 А, мощность до 15,4 кВт.
Для кабеля с сечением 16 мм²: ток до 85 А, мощность до 18,7 кВт.
Для кабеля с сечением 25 мм²: ток до 115 А, мощность до 25,3 кВт.
Для кабеля с сечением 35 мм²: ток до 135 А, мощность до 29,7 кВт.
Для кабеля с сечением 50 мм²: ток до 175 А, мощность до 38,5 кВт.
Для кабеля с сечением 70 мм²: ток до 215 А, мощность до 47,3 кВт.
Для кабеля с сечением 95 мм²: ток до 260 А, мощность до 57,2 кВт.
Для кабеля с сечением 120 мм²: ток до 300 А, мощность до 66 кВт.

При выборе сечения кабеля важно отнестись к этому вопросу со всей ответственностью, так как это критически влияет на надежность и безопасность всей системы электроснабжения. Лучше выбирать сечение с небольшим запасом, чем использовать кабель с недостаточным сечением.

Для подключения стабилизатора предпочтительнее использовать медные кабели, как с монолитными (моножильными) проводниками, так и с многопроволочными (гибкими). Из моножильных кабелей хорошо зарекомендовали себя марки ВВГ и NYM, а из многопроволочных – КГ и КПГ. В некоторых случаях можно использовать провод ПВС. При выборе кабеля желательно проконсультироваться со специалистами.

Наконечники для обжима кабелей

Гибкие кабели обладают хорошей способностью менять форму и легко поддаются прокладке, что облегчает их монтаж и перемещение стабилизатора. Однако для гибких жил требуется обязательное оконцевание с использованием специальных наконечников. Для этого могут применяться:

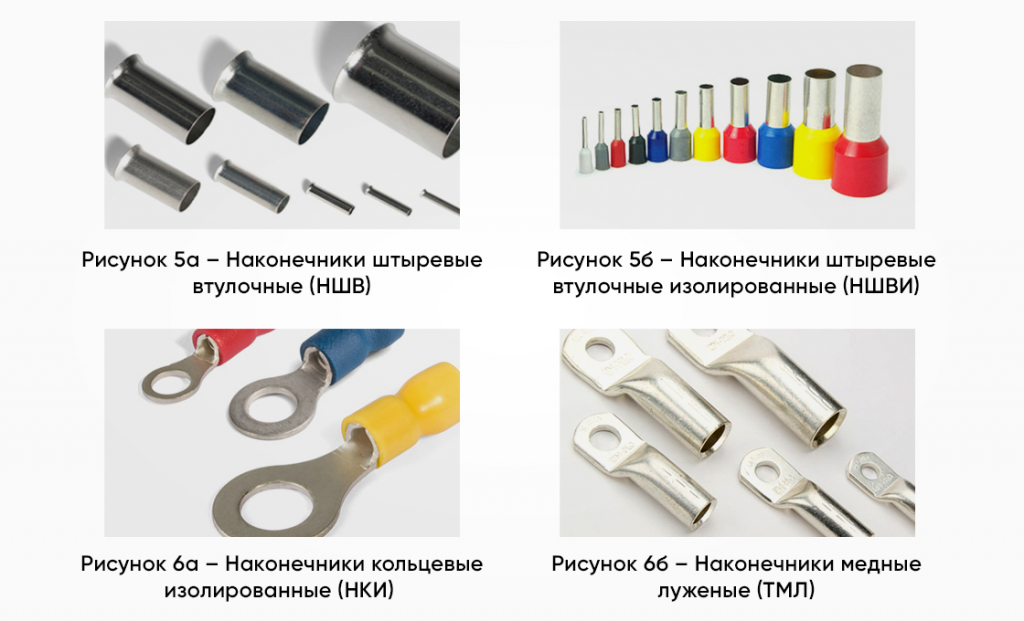

Штыревые втулочные наконечники НШВ.
Изолированные штыревые втулочные наконечники НШВИ.
Кольцевые изолированные наконечники НКИ.
Медные луженые наконечники ТМЛ.

Выбор типа наконечника зависит от клеммной колодки стабилизатора и разъема на месте подключения.

Алгоритм действий при обжиме гибкого медного кабеля:

Снять изоляцию с жилы кабеля на длину металлической контактной части наконечника, используя специализированный инструмент (стриппер) для уменьшения риска повреждения проводников.
Завести каждую оголенную жилу в отдельный наконечник (если используется НШВИ или НКИ — со стороны изолированного фланца), убедившись, что жилы достигли конца контактной части. Нельзя объединять несколько жил под один наконечник: для трех проводников требуется три отдельных наконечника.
Вставить контактную часть (для штыревого наконечника) и хвостовик (для кольцевого) в пресс-клещи соответствующего диаметра и сжать рукоятки инструмента до упора.

Важно!

Обжим наконечников типа ТМЛ может потребовать значительных усилий и использования специальных пресс-клещей.

Для прокладки и крепления силовых кабелей, отходящих от стабилизатора, могут потребоваться дополнительные материалы, такие как кабель-каналы, короба или гофротрубы. Рекомендуется позаботиться о наличии этих материалов заранее.

Алгоритм подключения однофазного стабилизатора напряжения на весь дом

Стандартная однофазная схема электроснабжения квартиры или частного дома включает:

Двухполюсный вводной автомат.
Счетчик потребляемой электроэнергии.
Группу нагрузочных автоматов.
Общую шину для заземляющих проводников.
Общую шину для нейтральных проводников.

Также могут добавляться дополнительные защитные устройства, такие как УЗО или дифференциальные автоматы.

Важно!

Стабилизатор должен подключаться к сети только после счетчика. Это требование связано с абонентским договором на пользование электроэнергией, согласно которому пользователю запрещено подключать оборудование до прибора учета. Если подключение будет осуществлено неправильно, энергоснабжающая организация может считать это безучетным использованием электроэнергии, что может привести к серьезным штрафам.

Процесс подключения стабилизатора:

Отключите сеть, отключив вводной автомат.
Убедитесь в отсутствии напряжения в щитке, воспользовавшись индикаторной отверткой или мультиметром.
Подключите первый кабель:

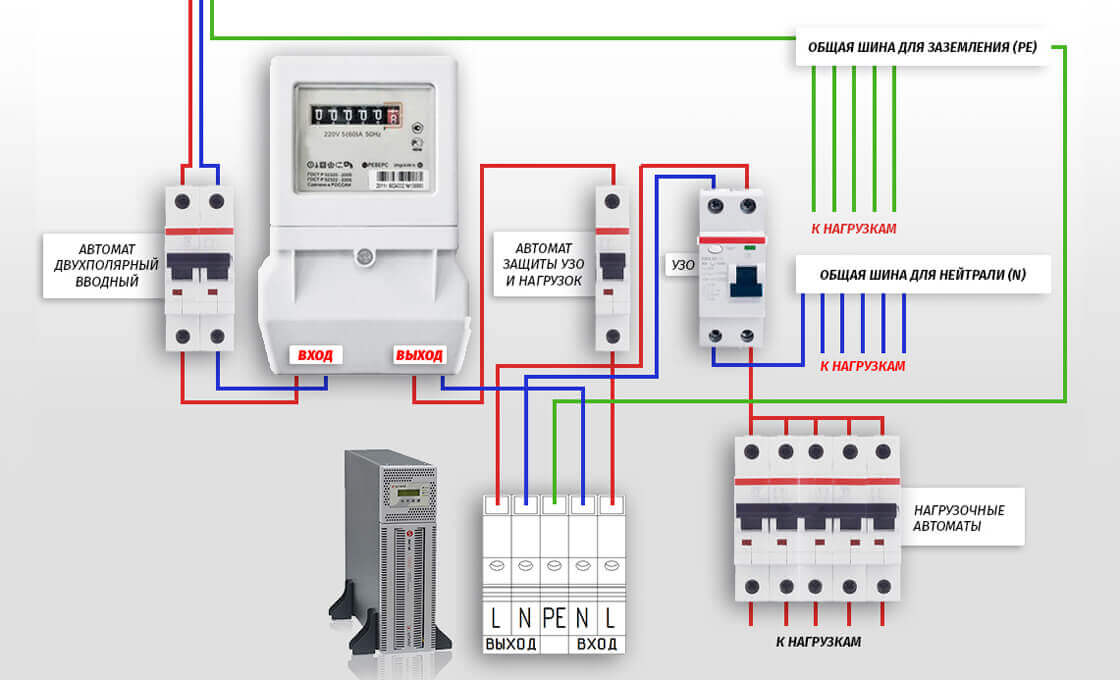

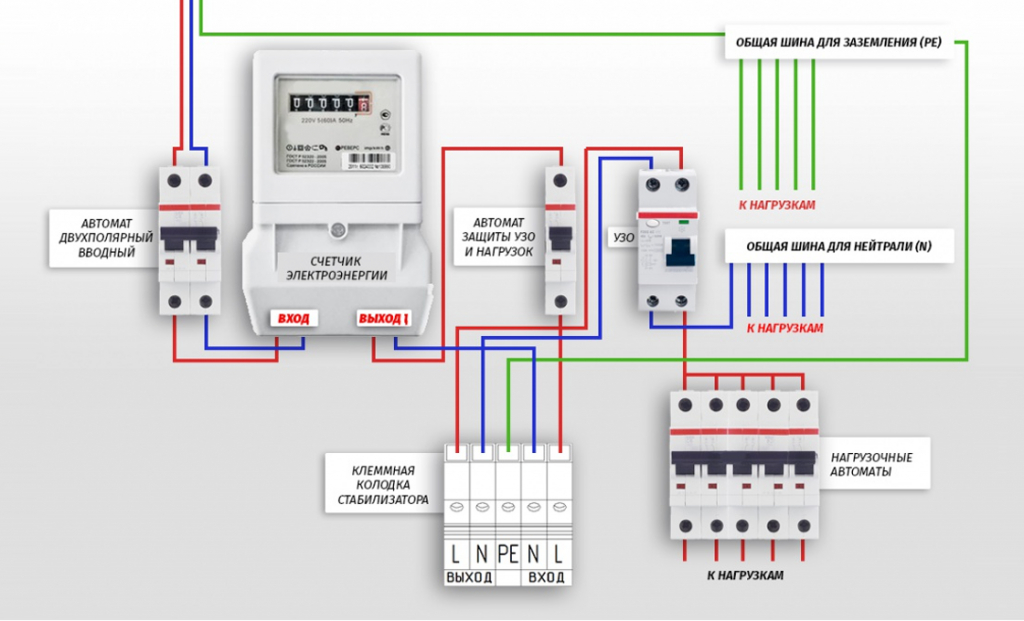

Соедините входную клемму L клеммной колодки стабилизатора с выходом автомата защиты УЗО и нагрузок.
Соедините входную клемму N клеммной колодки стабилизатора с выходом счетчика электроэнергии.
Соедините клемму PE клеммной колодки стабилизатора с общей шиной заземления.

Подключите второй кабель:

Соедините выходные клеммы L и N клеммной колодки стабилизатора с соответствующими входами УЗО.
Соедините клемму PE клеммной колодки стабилизатора с общей шиной заземления.

Важно!

Если клеммная колодка стабилизатора имеет только одну клемму PE, то к ней подключаются заземляющие проводники и первого, и второго кабеля.

Убедитесь, что каждый проводник надежно зафиксирован и подключен к соответствующей клемме, разъему или шине.

Схема правильного подключения для данной конфигурации электропроводки должна быть соблюдена.

Важно!

Если отсутствует УЗО или дополнительный автомат защиты, стабилизатор можно запитать напрямую от счетчика и подключить к нагрузочным автоматам. Нагрузочные автоматы обычно объединяются гребенчатой шиной или кабельными перемычками, реже — с использованием распределительных блоков (кросс-модулей). Однако лучшим вариантом будет реконструкция электропроводки и установка всех необходимых защитных устройств.

Перед подключением стабилизатора обязательно ознакомьтесь с руководством по эксплуатации устройства и соблюдайте все указанные производителем требования и инструкции. Приведенный алгоритм является общим и может изменяться в зависимости от конфигурации электропроводки и распределительного щита.

Важно!

Если возникают какие-либо сложности или вопросы, рекомендуется обратиться к профессиональному электрику или в службу технической поддержки завода-изготовителя.
