Работа источника бесперебойного питания (ИБП)

Источник бесперебойного питания (ИБП), также известный как UPS (Uninterruptible Power Supply), представляет собой электротехническое устройство, предназначенное для защиты оборудования от внутренних сбоев, потери данных или повреждений, вызванных отключением электроэнергии. Благодаря встроенным или внешним аккумуляторам, ИБП может продолжать функционировать и обеспечивать питание подключенной техники на протяжении нескольких минут или даже часов.

Зачем нужен ИБП?

Источники бесперебойного питания устанавливаются в электросетях, где периодически происходят отключения электричества или значительные колебания напряжения. Они необходимы в местах, где используется электрооборудование, требующее постоянного электропитания. Основные функции ИБП включают:

Поддержка питания устройств во время отключения электричества для корректного завершения работы и сохранения важных данных.
Улучшение выходных параметров (в моделях, способных корректировать выходное напряжение).
Устранение сетевых помех.
Защита от перегрузок, коротких замыканий и других сетевых аварий.

Типичные проблемы в электросети, при которых используется ИБП:

Отключения электричества на срок от нескольких минут до нескольких часов.
Значительные колебания или просадки напряжения.
Гармонические искажения входного сигнала.

Простые резервные ИБП имеют ограниченный функционал и предназначены лишь для обеспечения питания техники при отключении электричества. Более продвинутые модели онлайн-топологии могут не только поддерживать работу устройств во время отключения, но и стабилизировать напряжение в случае его колебаний.

Внешний вид

ИБП представляет собой самостоятельное электронное устройство в прямоугольном корпусе. На передней панели располагаются кнопки включения и настройки, а также светодиодная индикация. Более дорогие модели могут быть оснащены дисплеем и дополнительными элементами управления. Гнезда для подключения техники обычно находятся сверху или сбоку корпуса.

Конструкция ИБП

Чем более функциональным является ИБП, тем больше компонентов он содержит. Основные элементы устройства:

Аккумуляторная батарея. Она позволяет ИБП автономно поддерживать работу подключенной техники во время отключения электричества. Качество батареи определяет эффективность всей системы. Обычно используются 12-вольтовые свинцово-кислотные аккумуляторы (стартерные автомобильные батареи не подойдут). Подробнее об аккумуляторах для ИБП можно узнать в нашей статье.
Инвертор. Этот элемент преобразует постоянный ток от батарей в переменный для подачи на подключенные устройства.
Регулятор выходного напряжения. Такой элемент есть только в линейно-интерактивных моделях. В качестве этого узла используется трансформатор, который корректирует выходной сигнал в соответствии с требованиями нагрузки (220/230 В). В ИБП онлайн-топологии коррекцию напряжения выполняют выпрямитель и инвертор, обеспечивая более точный выходной сигнал за счет двойного преобразования энергии.
Блок управления. Этот компонент следит за работой ИБП и батарей, анализирует состояние сети и проводит самодиагностику.

Длительность автономного питания от ИБП зависит от двух факторов:

Емкости батареи.
Потребляемой мощности подключенных устройств.

Чтобы рассчитать время автономной работы ИБП, можно обратиться к специальной статье на эту тему.

Для работы менее требовательного оборудования, как правило, выбираются модели, способные поддерживать питание на 5-20 минут. Этого времени достаточно, чтобы сохранить важные данные и корректно завершить работу без ущерба для открытых программ и устройств. Для более сложного оборудования, например, для энергозависимых котлов и насосов, устанавливаются ИБП с аккумуляторами большой емкости, которые могут обеспечивать питание на протяжении нескольких часов.

Типы источников бесперебойного питания (ИБП)

Существует несколько типов источников бесперебойного питания, которые различаются по принципу работы, функциональности и конструкции.

Резервные ИБП

Резервные (или офлайн, off-line) ИБП имеют простую конструкцию и доступную цену. Они предназначены для использования с домашними компьютерами, маломощной офисной техникой, рабочими станциями и IP-телефонией.

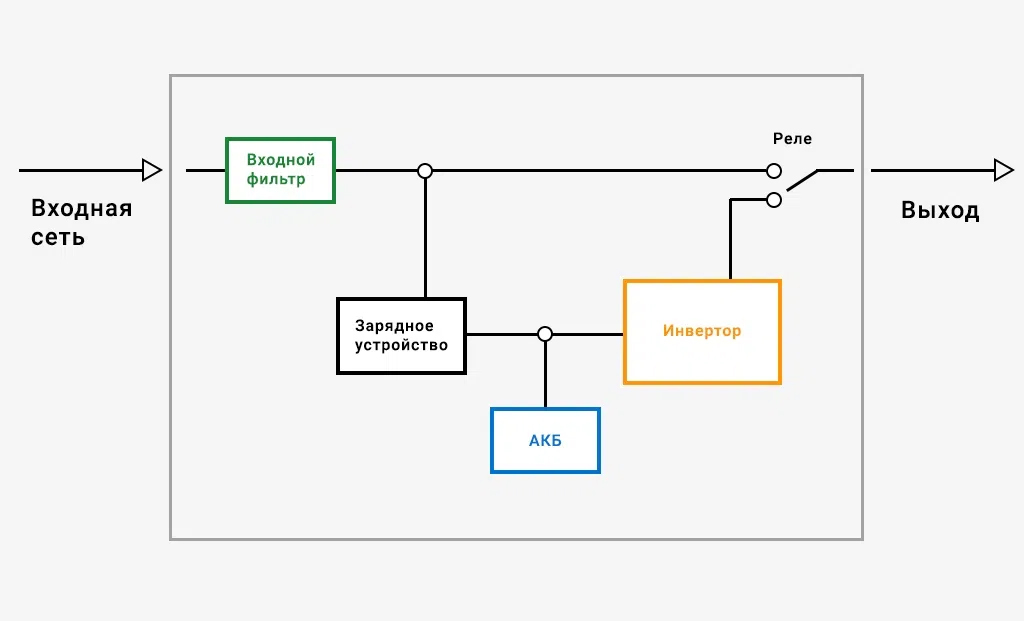

При стабильном входном напряжении эти устройства напрямую подают питание на подключенные приборы, не изменяя сигнал. В случае отключения электроэнергии резервные ИБП автоматически переключают устройства на работу от аккумулятора, обеспечивая питание на срок от 5 до 15 минут. После восстановления электроснабжения они вновь начинают работать от сети.

Преимущества:

Низкий уровень шума
Минимальный нагрев
Компактные размеры

Недостатки:

Длительное время переключения на аккумулятор (до 20 мс), что может вызвать сбои в работе некоторых устройств
Отсутствие коррекции выходного сигнала
Несинусоидальная форма выходного сигнала при работе от батареи
Небольшая мощность (до 2000 ВА)

Эти ИБП не рекомендуются для чувствительного к параметрам сети оборудования и устройств с электродвигателями. Они в основном используются для защиты домашних ПК и офисного оборудования, где важность обрабатываемой информации невысока.

Линейно-интерактивные ИБП

Линейно-интерактивные (Line-Interactive) источники бесперебойного питания оснащены ступенчатым стабилизатором, который позволяет регулировать уровень напряжения при его колебаниях до ±20 % от номинала (220/230 В). Это особенно полезно для чувствительных устройств.

В отличие от резервных ИБП, линейно-интерактивные имеют более короткое время переключения на автономное питание (8-10 мс) и большую выходную мощность. Они идеально подходят для использования в домах, офисах, банках и дата-центрах, обеспечивая защиту для ПК и корпоративных сетей.

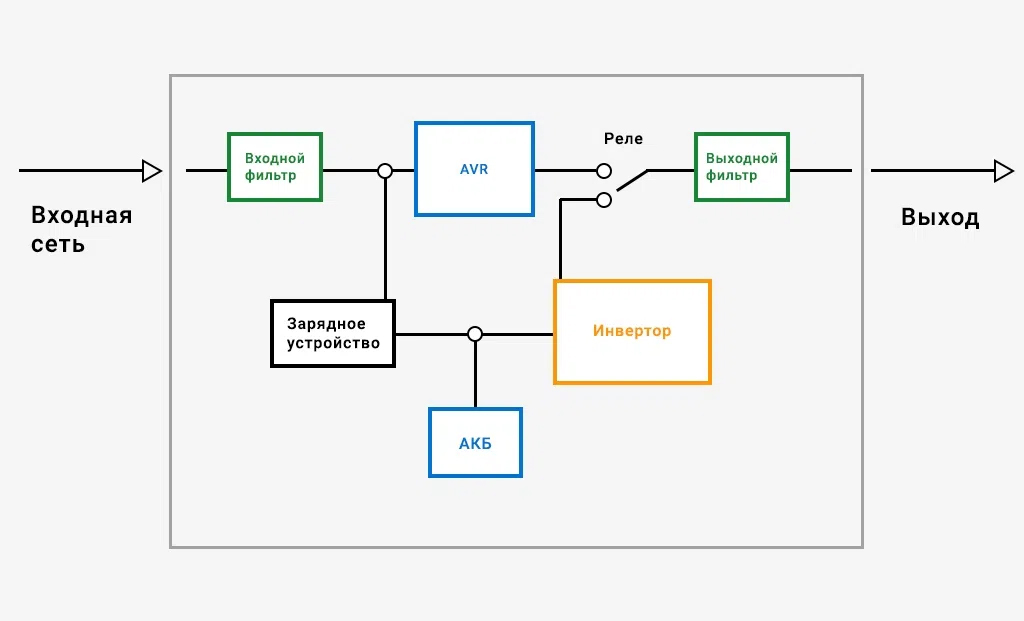

Принцип действия: ИБП подает питание потребителям через стабилизатор, а контроль качества сети осуществляется с помощью микропроцессора. При отклонении входного сигнала от нормы устройство автоматически переключается на батарею, а стабилизатор отключается.

Преимущества:

Корректировка напряжения без использования аккумулятора в широком диапазоне
Улучшение качества выходной электроэнергии
Высокий коэффициент полезного действия (КПД)

Хотя линейно-интерактивные ИБП более надежны, чем резервные, они также имеют свои недостатки. Их встроенные стабилизаторы могут не справляться с большинством сетевых помех, и они не подходят для питания устройств с электродвигателями. Однако существуют модели с дельта-преобразованием напряжения, которые обеспечивают плавную регулировку и высокую эффективность, хотя они и стоят дороже.

Онлайн ИБП

Онлайн ИБП с технологией двойной конвертации энергии (on-line) являются наиболее эффективными устройствами для резервного электроснабжения и защиты техники. Они предназначены для защиты сетевого и телекоммуникационного оборудования, серверов и других чувствительных приборов.

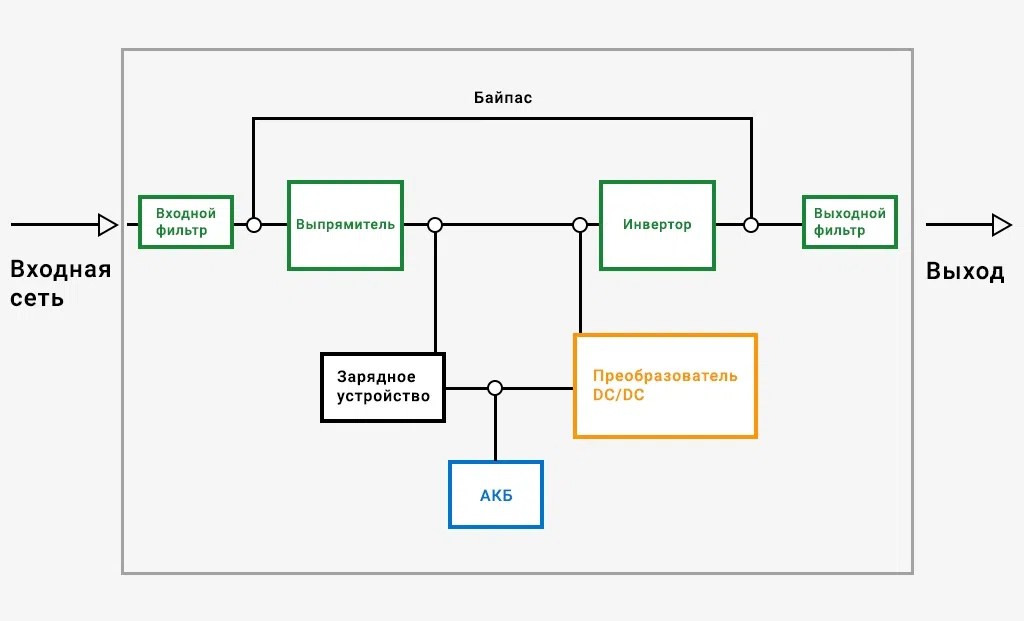

Принцип работы: В ИБП онлайн происходит бестрансформаторное преобразование тока сначала в постоянный, а затем обратно в переменный. Это позволяет стабилизировать напряжение в широком диапазоне, получать сигнал с минимальной погрешностью и чистой синусоидой на выходе, а также мгновенно переключаться между режимами работы (от сети на аккумуляторы и обратно).

Преимущества:

Мгновенное переключение на аккумуляторы без скачков и провалов напряжения
Высокое качество выходного напряжения с чистым синусоидальным сигналом
Стабильность электропитания даже при наличии помех
Надежная защита от сетевых аварий

Основной недостаток онлайн ИБП заключается в их высокой стоимости.

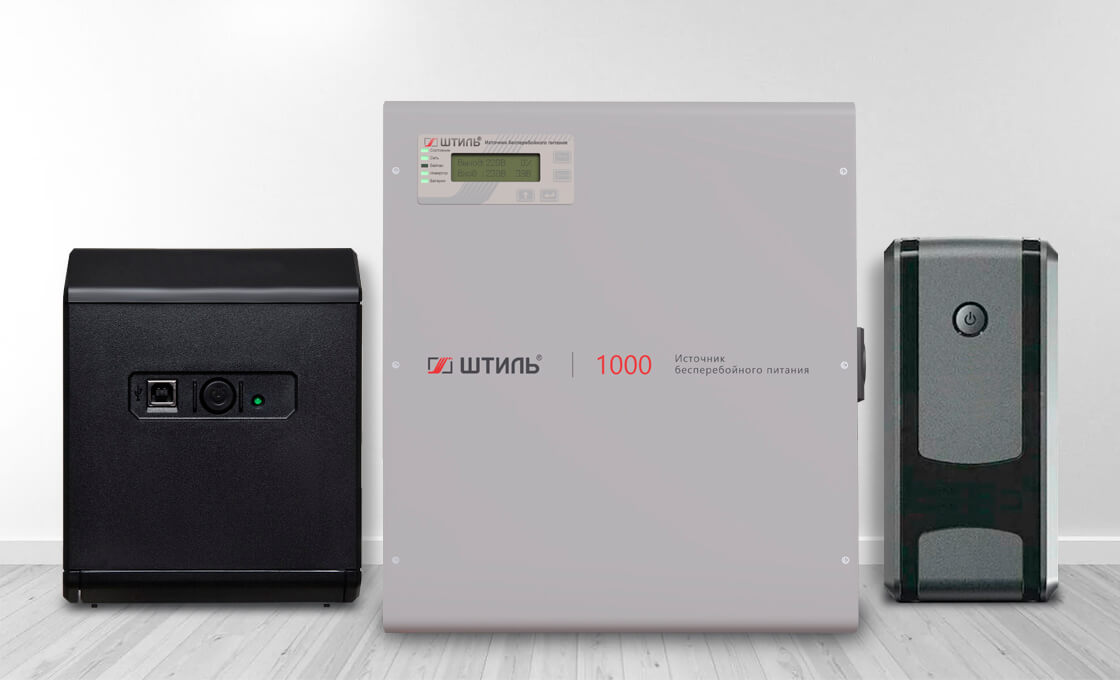

Российская компания «Штиль» специализируется на разработке и производстве источников бесперебойного питания с технологией онлайн. Эти устройства предназначены для резервного электроснабжения как домашней, так и коммерческой техники. В ассортименте компании представлены следующие изделия:

1 в 1: ИБП для установки на пол, в стойку или на стену с выходной мощностью от 300 ВА до 10 кВА.
3 в 1: Модели мощностью 10-20 кВА для установки на пол или в стойку.
3 в 3: Устройства мощностью от 10 до 500 кВА, доступные в напольном и шкафном исполнении.

Все модели могут быть оснащены встроенными аккумуляторами или иметь возможность подключения внешних аккумуляторов, установленных в специализированных батарейных модулях или стеллажах. Это позволяет подобрать решение для различных потребностей автономности и нагрузки.

Условия эксплуатации и срок службы

ИБП следует устанавливать в хорошо вентилируемых помещениях для предотвращения перегрева и обеспечения стабильной работы. Устройства не должны быть накрыты другими предметами, а их вентиляционные отверстия должны оставаться свободными. Температура воздуха в помещении должна находиться в диапазоне +20-25 °C, а влажность не превышать 80 %. Такие условия способствуют долгосрочной эксплуатации как самого оборудования, так и его аккумуляторов.

При низких температурах в корпусе может образовываться конденсат, что приводит к коротким замыканиям, аналогичная ситуация возникает и при повышенной влажности. Срок службы простых моделей ИБП обычно составляет около 5 лет, тогда как более сложные устройства могут функционировать до 20 лет.
