Обзор инверторных стабилизаторов напряжения «Штиль» IS8000 и IS10000

Стабилизаторы напряжения необходимы для защиты ответственного оборудования от скачков и просадок напряжения в электросети. Среди многообразия подобных устройств на российском рынке, инверторные модели становятся всё более популярными благодаря своим превосходным техническим характеристикам.

Принцип действия и основные преимущества

Инверторные стабилизаторы IS8000 и IS10000 используют технологию двойного преобразования энергии, известную как IRDC (Instant Reaction & Double Conversion). Это позволяет им обрабатывать напряжение без использования автотрансформаторов и механических элементов. Процесс стабилизации включает два этапа: преобразование входного переменного напряжения в постоянное и его последующее преобразование обратно в переменное, но с заданными параметрами.

Благодаря этому принципу действия, устройства обеспечивают:

Мгновенную реакцию на перепады напряжения в диапазоне от 90 до 310 В.
Высококачественное выходное напряжение с минимальной погрешностью — не более 2% от номинального значения (220 В или 230 В).
Накопление энергии с помощью конденсаторов для защиты нагрузки от кратковременных отключений (до 200 мс).

Эти преимущества делают инверторные модели IS8000 и IS10000 эффективными для работы в нестабильных электросетях.

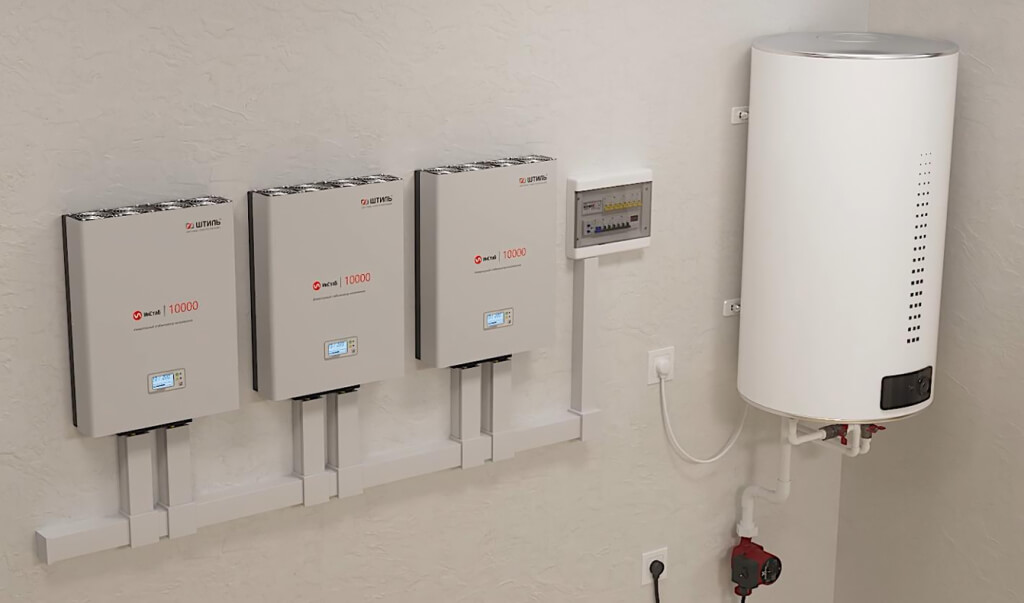

Сферы применения

Модели IS8000 и IS10000, согласно статистике, в основном используются в быту для защиты всей электротехники в доме. Основные варианты установки:

Один стабилизатор на каждую фазу в трехфазной системе.
Один стабилизатор на всю фазу в однофазной системе.

Выходной мощности устройств достаточно для защиты множества потребителей: от систем освещения до бытовой техники и систем «умный дом». Также стабилизаторы часто заказывают для офисов и учреждений.

Технические характеристики инверторных стабилизаторов IS8000 и IS10000

Тип:

IS8000: инверторный (двойного преобразования)
IS10000: инверторный (двойного преобразования)

Число фаз:

Оба стабилизатора являются однофазными, но могут защищать трехфазную сеть при подключении по одному устройству одинаковой мощности на каждую питающую фазу (при отсутствии потребителей с трехфазными электромоторами).

Выходная мощность:

IS8000:
8 кВА/7,2 кВт (при просадках напряжения до 165 В)
6,4 кВА/5,7 кВт (при просадках напряжения до 135 В)
4,8 кВА/4,3 кВт (при просадках напряжения до 90 В)
IS10000:
10 кВА/9 кВт (при просадках напряжения до 165 В)
8 кВА/7,2 кВт (при просадках напряжения до 135 В)
6 кВА/5,4 кВт (при просадках напряжения до 90 В)

Потребляемая мощность на холостом ходу:

65 Вт (для обоих моделей)

Предельный диапазон входного напряжения:

90-310 В (для обоих моделей)

Скорость стабилизации:

0 мс (для обоих моделей)

Точность стабилизации:

±2% от номинального значения (для обоих моделей)

Форма выходного напряжения:

Чистая синусоида (для обоих моделей)

Коэффициент полезного действия (КПД):

До 97% (для обоих моделей)

Рабочая температура/влажность:

от +5 до +40 °С / 0-80% (без конденсата) (для обоих моделей)

Система защиты:

Используется электронная защита от перегрузки, перегрева, короткого замыкания и сетевой аварии с автоматическим восстановлением работы после устранения причины ухода в защиту. В устройствах предусмотрена электронная защита от сбоев в работе.

Тип охлаждения:

Комбинированное (конвекционное/вентиляторное) (для обоих моделей)

Габаритные размеры (ВхШхГ, без упаковки):

498 х 370 х 101 мм (для обоих моделей)

Масса:

11 кг (для обоих моделей)

Панель управления

Стабилизаторы IS8000 и IS10000 оснащены информативной панелью управления с ЖК-дисплеем, где отображается информация о входном и выходном напряжении, уровне загрузки и аварийных ситуациях. Функциональная кнопка позволяет выбирать отображаемую информацию и изменять значение выходного напряжения.

Установка и подключение

Стабилизаторы устанавливаются на стене рядом с электрощитом. Крепление осуществляется с помощью саморезов. Важно, чтобы стабилизаторы были заземлены, а для подключения рекомендуется использовать кабели определенного сечения (6 мм² для IS8000 и 10 мм² для IS10000). Рекомендуется устанавливать УЗИП перед стабилизатором для защиты от перенапряжений, а УЗО — после, чтобы избежать ложных срабатываний.

Основные выводы

Инверторные стабилизаторы IS8000 и IS10000 эффективны для защиты электротехники от нестабильного напряжения.
Устройства подходят для защиты чувствительной нагрузки при значительных перепадах напряжения, при условии наличия запаса мощности.
Компактный корпус позволяет легко устанавливать стабилизаторы на стену, не занимая много места.
Установка должна производиться в отапливаемом помещении рядом с электрощитом.
Подключение должно выполняться через клеммные колодки с обязательным заземлением.
