Тип входной сети: Однофазная трехпроводная (L, N, PE)
Степень защиты от пыли и влаги: IP20
Количество встроенных АБ 12В, шт.: 16
Номинальное напряжение АБ, В: 192
Точность стабилизации, %: ±2
Предельный диапазон входного напряжения,: 90-310
Полная мощность, кВА: 6
Способ установки: Напольный / в стойку
Тип охлаждения: Принудительное (вентиляторное)
Описание
Характеристики
Расчет АКБ
Доставка
Оплата
Для юрлиц
Документация
Описание
Онлайн ИБП STR1106SL универсального исполнения rack/tower предназначен для резервного электропитания и защиты оборудования от нестабильного напряжения. Максимальная суммарная мощность подключаемой нагрузки составляет 6000 ВА / 5400 Вт. Модель подходит для:
серверов и оборудования центров обработки данных;
телекоммуникационной техники;
автоматизированных систем управления;
систем безопасности и видеонаблюдения.
Усовершенствованный алгоритм работы корректора коэффициента мощности позволяет использовать ИБП совместно с дизельными и бензиновыми генераторами. STR1106SL работает по технологии двойного преобразования энергии. Благодаря этому устройство:
стабилизирует входное напряжение в диапазоне 90–310 В без перехода на аккумуляторное питание;
мгновенно и без разрыва переключает нагрузку на аккумуляторы при исчезновении сети или выходе входного напряжения за пределы диапазона стабилизации;
обеспечивает подключенное оборудование напряжением с точностью ±2% от номинального значения и синусоидальной формой сигнала.
Установка и подключение: Универсальный форм-фактор rack/tower позволяет устанавливать ИБП вертикально на полу или горизонтально в 19-дюймовые направляющие телекоммуникационных стоек и шкафов. При монтаже в стойку без полок рекомендуется использовать дополнительный комплект креплений, обеспечивающий поддержку устройства по всей глубине. Для подключения нагрузки на задней панели предусмотрены:
восемь розеток C13;
две розетки C19;
клеммные выводы L и N.
Подключение к входной электросети выполняется через клеммный терминал L, N, PE. Для монтажа используется кабель с сечением жил 10 мм².
Автономная работа: ИБП оснащен двумя встроенными батарейными блоками с аккумуляторами общей емкостью 9 Ач и зарядным устройством с током 4 А. При полной загрузке устройства время автономной работы составляет 3 минуты. Для увеличения продолжительности резервного питания предусмотрена возможность подключения внешних аккумуляторных батарей. Встроенные батарейные блоки поддерживают горячую замену, которая при выходе аккумуляторов из строя не влияет на гарантию. Перед первым включением батарейные блоки необходимо установить в корпус и соединить соответствующие разъемы. При поставке они остаются отключенными от ИБП для предотвращения саморазряда. В STR1106SL реализованы интеллектуальный заряд и термокомпенсация заряда аккумуляторов, которые позволяют сократить время зарядки и продлить срок службы батарей. Также предусмотрены:
защита от глубокого разряда с отключением аккумуляторов при разряде на 80–85%;
уведомление пользователя об износе батарей;
прогнозирование времени автономной работы с учетом текущей нагрузки.
Панель управления: ИБП оснащен ЖК-дисплеем со встроенным гироскопом. Ориентация экрана автоматически изменяется в зависимости от положения корпуса устройства.
На дисплее отображаются:
входное напряжение и частота;
выходное напряжение и частота;
уровень загрузки ИБП относительно номинальной выходной мощности;
активная и полная мощность;
мнемосхема текущего состояния устройства;
температура, напряжение и ток аккумуляторных батарей;
внутренняя температура ИБП;
уровень заряда батарей и расчетное время автономной работы;
сообщения об авариях с указанием причины;
текущий режим работы — онлайн, байпас или питание от аккумуляторов;
состояние звуковой сигнализации.
Через меню устройства можно настроить:
режим работы — on-line или ECO;
режим байпаса — автоматический, включенный или отключенный;
способ запуска — автоматически или по кнопке;
выходное напряжение в диапазоне 220–240 В с шагом 5 В;
номинальную выходную частоту при работе от аккумуляторов — 50 или 60 Гц;
уровень заряда батарей для отключения неприоритетной нагрузки — от 10 до 90% с шагом 5%;
уровень глубокого разряда аккумуляторов.
Также предусмотрено три варианта тестирования аккумуляторных батарей:
тест продолжительностью 10 секунд;
тест в течение заданного времени;
тест до полного разряда с измерением остаточной емкости.
Запуск и настройка тестов выполняются через меню «Команды» в разделе «Тесты батарей».
Система охлаждения: Для охлаждения устройства используются два малошумных вентилятора. Скорость их вращения регулируется в зависимости от текущего уровня нагрузки.
Защита: STR1106SL оснащен электронной защитой от:
перегрузки;
короткого замыкания;
внутреннего перегрева.
После устранения причины срабатывания защиты ИБП перезапускается. Дополнительно предусмотрена защита от высокочастотных сетевых помех и импульсных перенапряжений. При возникновении неисправности нагрузка отключается либо безразрывно переводится на питание от сети через байпас.
Средства мониторинга: На задней панели STR1106SL предусмотрено два слота для установки дополнительных плат расширения, позволяющих организовать удаленный мониторинг и управление ИБП.
Поддерживаются следующие интерфейсы:
RS-232 с протоколом Megatec;
RS-485 с протоколами Modbus RTU и «Штиль»;
USB и mini-USB;
Ethernet с поддержкой Web, SNMP, NTP, Modbus TCP и протокола «Штиль»;
«сухие» контакты.
Контролировать состояние ИБП и подключенной нагрузки можно через веб-браузер или программное обеспечение Shtyl Device Manager (SDM). Платы расширения не входят в базовую комплектацию и приобретаются отдельно.
Характеристики
Основные характеристики: Число фаз: 1 в 1 Топология: on-line (с двойным преобразованием) Полная мощность, кВА: 6 Активная мощность, кВт: 5,4 Предельный диапазон входного напряжения, В: 90-310 Рабочий диапазон входного напряжения, В:165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% Тип охлаждения: Принудительное (вентиляторное) Номинальная входная частота, Гц: 50 Совместимость с генератором: Да Тип индикации:ЖК-дисплей Поворотный ЖК-дисплей со встроенным гироскопом: отображение рабочего состояния системы и основных входных и выходных параметров Наличие батарей:Встроенные и внешние (опция) Форм-фактор: Напольный/в стойку Цвет корпуса: Черный Гарантийный срок, мес: 24 Срок службы: 10 лет Высота установки в стойку, U: 4 Габаритные размеры ВхШхГ (без упаковки), мм: 176х483х691 (в стойку), 446х295х691 (напольный) Масса, кг: 78
Входные данные: Входная сеть:Выводы (L, N, PE), сечение провода – 10 мм2 Тип входной сети: Однофазная трехпроводная (L, N, PE) Допустимый диапазон входной частоты, Гц: 43-57 Номинальное входное напряжение, В: 220 Максимальный ток байпаса, А: 38 Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %:-5, -10, -15, -20, -25 (значение по умолчанию: -20) Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +5, +10, +15, +20, +25 (значение по умолчанию: +20)
Выходные данные: Тип выходной сети: Однофазное Точность стабилизации выходного напряжения, %: ±2% Точность стабилизации выходной частоты (при работе от АБ), %: ±0,2 Максимальный выходной ток, А: 27 Номинальное выходное напряжение переменного тока, В:220 Номинальная выходная частота, Гц: при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 Форма выходного напряжения: Чистая синусоида Выходной коэффициент мощности: 0,9 Коэффициент нелинейных искажений выходного напряжения, %: <2 при линейной нагрузке, <4 при нелинейной нагрузке Перегрузочная способность (при работе в режиме on-line или от батарей): 101-105% – без ограничения по времени, 105-150% – в течение 5 с, более 150% – менее 5 с
Защита и эксплуатация: Диапазон рабочей температуры, °С: от +5 до +40 Диапазон температуры хранения, °С: от -40 до +40 Перегрузка по выходу: Электронная защита c автовосстановлением Короткое замыкание: Электронная защита c автовосстановлением Перегрев: Электронная защита c автовосстановлением Степень защиты от пыли и влаги: IP20 Защита от импульсных перенапряжений: Варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) Защита сети от высокочастотных помех: 150 кГц - 30 МГц Защита нагрузки от сетевых помех (между фазой и нейтралью):до 2,5 кГц Защита от «глубокого» разряда батарей: Да Защита от аварии в ИБП: Электронная аварийная защита Время переключения в автономный режим из режима ECO, мс: 7 Время переключения в автономный режим из режима on-line, мс: 0 Электронный автоматический байпас: Да КПД в режиме on-line, %: 95 КПД в автономном режиме, %: 94 КПД при работе через байпас или в режиме ECO, %: 99 Плавный пуск: Да Относительная влажность, %: от 0 до 80 (без конденсата) Горячая замена встроенных АБ: Да Холодный старт: Да
Дополнительные данные: Крест-фактор: 3:1 RS-232: Опция (требуется установка карты мониторинга) Ethernet: Опция (требуется установка карты мониторинга) RS-485: Опция (требуется установка карты мониторинга) «Сухие» контакты: Опция (требуется установка карты мониторинга) EPO:Разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. Нагрузка (выходные разъёмы):IEC-320-C13 (8 шт.), IEC-320-C19 (2 шт.), клеммы (L, N), сечение провода – согласно мощности Установка: в помещении Режимы работы: on-line, автономный, байпас, ECO USB: Опция (требуется установка карты мониторинга) mini-USB: Опция (требуется установка карты мониторинга) Звуковой сигнал: Автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) Функциональные клавиши: Смена отображаемых на ЖК-дисплее экранов, настройка ИБП Рабочая высота, м: до 3000 м над уровнем моря
Аккумуляторные и зарядные станции: Тип АБ: Герметичные, необслуживаемые, свинцово-кислотные Номинальное напряжение АБ, В: 192 Емкость встроенных АБ, Ач: 9 Количество встроенных АБ 12В, шт.: 16 Время заряда встроенных АБ, ч: не более 8 (до 90% емкости) Функционал управления АБ:Определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда Срок службы АБ, лет: до 7 (в зависимости от условий эксплуатации) Номинальный ток заряда встроенного ЗУ, А: 4 Время автономной работы (при 80% загрузке ИБП): 7 мин
Расчет АКБ

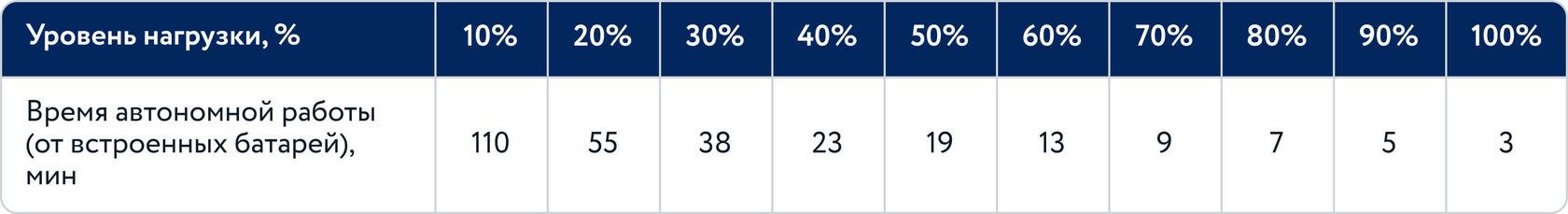

Эта таблица демонстрирует время автономной работы источника бесперебойного питания (ИБП) при использовании встроенных батарей в зависимости от уровня нагрузки. Как использовать таблицу: 1.Определите уровень нагрузки вашего оборудования (в процентах от максимальной мощности ИБП). 2.Найдите соответствующую колонку в таблице. 3.Посмотрите, сколько минут автономной работы обеспечивают встроенные батареи при выбранной нагрузке. Например, если уровень нагрузки составляет 50%, время работы ИБП на встроенных батареях составит 23 минуты.
