Тип входной сети: Однофазная трехпроводная (L, N, PE)
Степень защиты от пыли и влаги: IP20
Количество встроенных АБ 12В, шт.: 6
Номинальное напряжение АБ, В: 72
Точность стабилизации, %: ±2
Предельный диапазон входного напряжения,: 90-295
Полная мощность, кВА: 3
Способ установки: Напольный / в стойку
Тип охлаждения: Принудительное (вентиляторное)
Описание
Характеристики
Расчет АКБ
Доставка
Оплата
Для юрлиц
Документация
Описание
Онлайн ИБП STR1103SL универсального исполнения предназначен для стабильного и бесперебойного электропитания оборудования суммарной мощностью до 3000 ВА / 2700 Вт. Модель подходит для различных сфер применения, включая:
серверные помещения и рабочие станции локальных вычислительных сетей;
автоматизированные системы управления;
системы безопасности, сигнализации и видеонаблюдения;
чувствительную к качеству электропитания бытовую технику.
Усовершенствованный алгоритм работы корректора коэффициента мощности обеспечивает корректную работу STR1103SL совместно с дизельгенераторными установками.
ИБП работает по технологии двойного преобразования энергии, которая обеспечивает высокое качество выходного электропитания. Благодаря этому устройство:
стабилизирует входное напряжение в диапазоне 90–295 В без перехода на питание от аккумуляторов;
мгновенно и без разрыва переключает нагрузку на аккумуляторные батареи при исчезновении напряжения в сети;
обеспечивает подключенное оборудование синусоидальным выходным напряжением.
Установка и подключение: Универсальный форм-фактор позволяет устанавливать STR1103SL двумя способами: вертикально на ровной горизонтальной поверхности с использованием металлических упоров или горизонтально в 19-дюймовые направляющие телекоммуникационного шкафа или стойки. Необходимые крепежные элементы входят в комплект поставки. На задней панели расположены восемь выходных разъемов C13 и один разъем C19 для подключения нагрузки. Подключение к входной электросети выполняется через разъем C20. Выходные разъемы разделены на основные и неприоритетные. При работе от аккумуляторных батарей и снижении их заряда до 20% неприоритетные выходы автоматически отключаются. Значение порога можно изменить через меню устройства. Основные выходные разъемы продолжают обеспечивать питание нагрузки вплоть до достижения уровня глубокого разряда батарей.
Автономная работа: STR1103SL оснащен встроенными аккумуляторными батареями емкостью 9 Ач и зарядным устройством с током 1 А. При полной загрузке ИБП обеспечивает около 2 минут автономной работы. Для увеличения продолжительности резервного питания предусмотрено подключение внешнего батарейного модуля BMRT-72-18 емкостью 18 Ач. При его использовании время автономной работы может достигать 15 минут при 100% нагрузке. Встроенные аккумуляторные батареи поддерживают горячую замену: при необходимости их можно заменить без влияния на гарантийные обязательства. Перед первым запуском необходимо подключить внутренние аккумуляторные батареи к ИБП через разъем в аккумуляторном отсеке. При поставке батареи специально оставляют отсоединенными для предотвращения их саморазряда. В устройстве реализованы технологии интеллектуального заряда и термокомпенсации, предназначенные для сокращения времени зарядки и увеличения срока службы аккумуляторов. Также предусмотрена защита от глубокого разряда с отключением батарей при уровне разряда 80–85%, уведомление об их износе и расчет предполагаемого времени автономной работы с учетом текущей нагрузки.
Панель управления: На передней панели расположен ЖК-дисплей со встроенным гироскопом. Ориентация изображения автоматически изменяется в зависимости от положения корпуса ИБП.
На экране отображаются:
входное напряжение и частота;
выходное напряжение и частота;
уровень загрузки относительно номинальной мощности ИБП;
активная и полная мощность;
мнемосхема текущего состояния устройства;
температура, напряжение и ток аккумуляторных батарей;
внутренняя температура ИБП;
уровень заряда батарей и расчетное время автономной работы;
сообщения об авариях и причинах их возникновения;
текущий режим работы: онлайн, байпас или питание от аккумуляторов;
состояние звуковой сигнализации.
Через меню можно настроить:
режим работы — on-line или ЭКО;
режим байпаса — автоматический, включенный или отключенный;
способ запуска — автоматический или по кнопке;
выходное напряжение — 220, 230 или 240 В;
выходную частоту — 50 или 60 Гц;
уровень заряда батарей для отключения неприоритетной нагрузки — от 10 до 90% с шагом 5%;
порог глубокого разряда аккумуляторов.
Также предусмотрено три режима тестирования аккумуляторных батарей:
тест продолжительностью 10 секунд;
тест в течение заданного пользователем времени;
тест до полного разряда с измерением остаточной емкости аккумуляторов.
Запуск и настройка тестирования выполняются через меню «Команды» в разделе «Тесты батарей».
Система охлаждения: Охлаждение ИБП обеспечивают два малошумных вентилятора. Скорость их вращения автоматически регулируется в зависимости от уровня нагрузки.
Защита: STR1103SL оснащен электронной защитой от:
перегрузки;
короткого замыкания;
внутреннего перегрева.
После устранения причины срабатывания защиты устройство автоматически перезапускается. Дополнительно предусмотрена защита от высокочастотных помех в электросети и импульсных перенапряжений. В случае возникновения неисправностей нагрузка может быть отключена либо безразрывно переведена на питание от сети через байпас.
Средства мониторинга: ИБП STR1103SL поддерживает локальный и удаленный мониторинг, а также управление устройством. Для этого могут использоваться дополнительные платы мониторинга с различными интерфейсами:
RS-232 с протоколом Megatec;
RS-485 с поддержкой Modbus RTU и протокола «Штиль»;
USB и mini-USB;
Ethernet с поддержкой Web, SNMP, NTP, Modbus TCP и протокола «Штиль»;
«сухие» контакты.
Контролировать ИБП с установленной платой можно через веб-браузер или программное обеспечение Shtyl Device Manager (SDM). Платы мониторинга не входят в стандартную комплектацию и приобретаются отдельно.
Характеристики
Основные характеристики: Число фаз: 1 в 1 Топология: on-line (с двойным преобразованием) Полная мощность, кВА: 3 Активная мощность, кВт: 2,7 Предельный диапазон входного напряжения, В: 90-295 Рабочий диапазон входного напряжения, В: 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% Тип охлаждения: Принудительное (вентиляторное) Номинальная входная частота, Гц: 50 Совместимость с генератором: Да Тип индикации:ЖК-дисплей Поворотный ЖК-дисплей со встроенным гироскопом: отображение рабочего состояния системы и основных входных и выходных параметров Наличие батарей:Встроенные и внешние (опция) Форм-фактор: Напольный/в стойку Потребляемая мощность в режиме холостого хода, Вт: 40 Цвет корпуса: Черный Страна производитель: Россия Гарантийный срок, мес: 24 Срок службы: Не менее 10 лет Высота установки в стойку, U: 2 Габаритные размеры ВхШхГ (без упаковки), мм: 88х482х595 (в стойку), 466х207х595 (напольный) Габаритные размеры ВхШхГ (в упаковке), мм: 135х480х700 Масса, кг: 31
Входные данные: Входная сеть: IEC-320-C20 Тип входной сети: Однофазная трехпроводная (L, N, PE) Допустимый диапазон входной частоты, Гц: 45-65 Номинальное входное напряжение, В: 220 Входной коэффициент мощности: 0,99 Максимальный входной ток, А: 18 Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %:-5, -10, -15, -20, -25 (значение по умолчанию: -20) Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +5, +10, +15, +20, +25 (значение по умолчанию: +20)
Выходные данные: Тип выходного напряжения: Однофазное Точность стабилизации выходного напряжения, %: ±2% Точность стабилизации выходной частоты (при работе от АБ), %: ±0,2 Максимальный выходной ток, А: 13 Номинальное выходное напряжение переменного тока, В:220 Номинальная выходная частота, Гц: при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 Форма выходного напряжения: Чистая синусоида Выходной коэффициент мощности: 0,9 Коэффициент нелинейных искажений выходного напряжения, %: <2,5 при линейной нагрузке, <4 при нелинейной нагрузке Перегрузочная способность (при работе в режиме on-line или от батарей): 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) Перегрузочная способность (при работе через байпас или в режиме ECO): 200% – в течение 40 с
Защита и эксплуатация: Диапазон рабочей температуры, °С: от +5 до +40 Диапазон температуры хранения, °С: от -40 до +40 Перегрузка по выходу: Электронная защита c автовосстановлением Короткое замыкание: Электронная защита c автовосстановлением Перегрев: Электронная защита c автовосстановлением Степень защиты от пыли и влаги: IP20 Защита от импульсных перенапряжений: Варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) Защита сети от высокочастотных помех: 150 кГц - 30 МГц Защита нагрузки от сетевых помех (между фазой и нейтралью):до 2,5 кГц Защита от «глубокого» разряда батарей: Да Защита от аварии в ИБП: Электронная аварийная защита Время переключения в автономный режим из режима ECO, мс: 7 Время переключения в автономный режим из режима on-line, мс: 0 Электронный автоматический байпас: Да КПД в режиме on-line, %: 95 КПД в автономном режиме, %: 86 КПД при работе через байпас или в режиме ECO, %: 99 Плавный пуск: Да Относительная влажность, %: от 0 до 80 (без конденсата) Горячая замена встроенных АБ: Да Холодный старт: Да Первоочередное отключение неприоритетной нагрузки: Да Уровень заряда, при котором происходит отключение неприоритетной нагрузки:устанавливается пользователем (по умолчанию – 20%)
Дополнительные данные: Крест-фактор: 3:1 RS-232: Опция (требуется установка карты мониторинга) Ethernet: Опция (требуется установка карты мониторинга) RS-485: Опция (требуется установка карты мониторинга) «Сухие» контакты: Опция (требуется установка карты мониторинга) EPO:Разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. Нагрузка (выходные разъёмы): IEC-320-C13 (8 шт.), IEC-320-C19 (1 шт.) Установка: в помещении Режимы работы: on-line, автономный, байпас, ECO USB: Опция (требуется установка карты мониторинга) mini-USB: Опция (требуется установка карты мониторинга) Звуковой сигнал: Автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) Функциональные клавиши: Смена отображаемых на ЖК-дисплее экранов, настройка ИБП Рабочая высота, м: до 3000 м над уровнем моря
Аккумуляторные и зарядные станции: Тип АБ: Герметичные, необслуживаемые, свинцово-кислотные Номинальное напряжение АБ, В: 72 Емкость встроенных АБ, Ач: 9 Количество встроенных АБ 12В, шт.: 6 Время заряда встроенных АБ, ч: не более 8 (до 90% емкости) Функционал управления АБ:Определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда Срок службы АБ, лет: до 7 (в зависимости от условий эксплуатации) Номинальный ток заряда встроенного ЗУ, А: 2 Время автономной работы (при 80% загрузке ИБП): 4 мин
Расчет АКБ

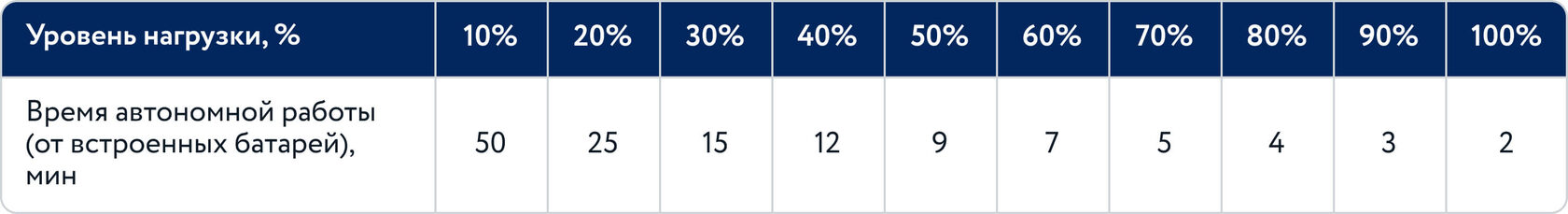

Эта таблица демонстрирует время автономной работы источника бесперебойного питания (ИБП) при использовании встроенных батарей в зависимости от уровня нагрузки. Как использовать таблицу: 1.Определите уровень нагрузки вашего оборудования (в процентах от максимальной мощности ИБП). 2.Найдите соответствующую колонку в таблице. 3.Посмотрите, сколько минут автономной работы обеспечивают встроенные батареи при выбранной нагрузке. Например, если уровень нагрузки составляет 50%, время работы ИБП на встроенных батареях составит 23 минуты.
